憑借氣動和電動部分回轉執行器的制造和全球分銷以及全自動零件和各種配件，bar GmbH是許多***工業公司的重要合作伙伴。 bar GmbH一直在致力于工業設備和過程工程應用的產品開發和***。

bar的產品分類：

氣動旋轉執行器

電動執行器

自動閥

終端位置反饋和定位器

在以下過程工程領域中，系統的計劃者，構建者和操作者在***的應用中使用bar的產品：

化學制藥

散裝廢物處理技術

石化食品技術

造船電廠技術

水和廢水處理技術，造紙和紙漿工業

GTD / GTE系列旋轉執行器

技術數據

標準版

描述

氣動旋轉執行器

雙活塞：

GTD類型-雙面操作

GTE類型-單邊動作（彈簧復位）

可選版本

具有兩個附加活塞的三位置氣缸

設計特點：具有自定心元件的齒條齒輪機構技術；單作用：帶安全彈簧

執行器/閥門設計：外殼中的4或8個內螺紋，符合DIN EN ISO 5211

執行器/控制閥設計：根據NAMUR或VDI / VDE3845標準

執行器/信號單元的設計：符合VDI / VDE 3845（NAMUR）標準

材料-

外殼：陽極氧化鋁

封面：環氧化鋁合金

GTD / GTE系列-049型：塑料蓋，環氧清漆

活塞，襯套，齒條：鋁合金，

GTD / GTE-049 + 058型：塑料

軸：鍍鎳鋼密封件：NBR

軸承：具有滑動性能的塑料

活塞桿/齒輪：鋁合金螺絲：不銹鋼

產品型號及特點：

型號：GTD-143/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12 控制壓力10 bar ATEX II 2GDc T5 T100°C接口，符合EN ISO 5211和VDI / VDE 3845（NAMUR）

型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36mm 8-kt，法蘭鉆孔樣式F14控制壓力8 bar

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II2GDc T5 T100°C接口

型號：GTD-115/090-V22-H

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10 max。 控制壓力10bar

符合DIN EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II 2GDc T5 T100°C接口

型號：GTD-163/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12 控制壓力8 bar

溫度范圍-50°C- + 70°C，ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口

型號：GTD-110.1/090-V22-E

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10值 控制壓力8 bar

ATEX II 2GDc T5 T100°C接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）

型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36 mm 8-kt法蘭鉆孔樣式F14max。 控制壓力8 bar ATEX II 2GDc T5 T100°C符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口

2/2向自動閥PKI型

產品說明

截止閥由三片式不銹鋼制成，帶有浮動***球。閥門是氣動操作和抽氣的（雙作用和單作用）

具有使用壽命長和運行可靠性高的特點。

產品型號及特點：

型號：PKI- 1 / 0- I- 025- C- AS 008-07

1、0連接尺寸（英寸）

I =內螺紋

A =對接焊端

公稱寬度

C =閉合彈簧力

A =彈簧力打開

***一行ATEX標記和生產日期

型號：產品編號：30010131

PKI-2/0-I-050-A-AS018-08

2/2向不銹鋼球閥，三部分帶內螺紋Rp 2/0”

外殼：1.4408球：1.4401

球密封：PTFE

軸封：PTFE + FKM

氣動單作用執行器

開啟彈簧力

控制壓力：4.0-8.0 bar

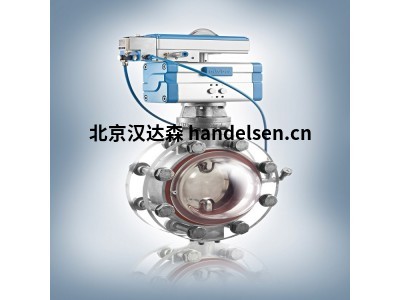

自動蝶閥-PZD型

一件式，防噴出，流線型，緊配合和中央安裝的蝶閥。 自動蝶閥變?yōu)闅鈩?dòng)雙作用或單作用）已啟動。

產品特點

符合性指令97/23 / CE PED

符合性指令94/9 / CE ATEX

根據密封性EN12266-1進行測試

根據***EN12266-2進行測試

也可以使用PZD型自動蝶閥替代上述氣動部分回轉執行器型執行器GTD / E型氣動部分回轉執行器或STV型電動執行器。

氣動雙活塞旋轉驅動器

GD系列=雙作用

GS系列=單作用（帶彈簧復位）

設計特點：齒條和小齒輪原理具有自動定心殼體中的活塞導向；

單作用：帶安全彈簧

標準連接點驅動信號裝置：根據VDI / VDE 3845（NAMUR）

驅動器/控制閥的連接點：根據NAMUR或VDI / VDE 3845

執行機構/閥門的連接點：四個或驅動器外殼中的八個內螺紋符合EN ISO 5211

產品型號及特點：

型號：63000011/63120013 bar商品編號

GD-160 / 090-F10 / F12-V27-F

12個彈簧單作用執行器的安全彈簧數量

Md = 133 Nm /每1 bar的控制壓力下的bar扭矩

Pmax = 8 bar燙發。。 控制氣壓?；剞D執行器

型號：產品編號：31001267

FZR-050-BCA-016-K1 F-F05/ F07，V14

中間法蘭蓋m。 自由軸技術數據：連接：DN50 PN10 / 16 + ANSI150外殼：GGG40盤片：1.4408密封件：EPDM

型號：產品編號：60001366

AD-004/090-V14-H執行器雙作用旋轉角度90°，V14mm 8-kt，法蘭鉆孔型式F03 + F05氣動接口G1 / 8值 控制壓力8.0 bar溫度范圍：-20°C至+ 80°C ATEX II 2 G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）

型號：PN2-SS-0-4帶有氣門正桿接口的氣動部分回轉執行器的正桿2定位器（直接裝配）功能：雙重作用，發生電壓或信號故障時的安全位置技術

數據：閥流量：400 l / min 4線連接技術工作電壓 ：24V / DC模擬輸入信號：4-20mA或0-10V集成輸出信號功能：-模擬4-20mA或0-10V-二進制打開/關閉
