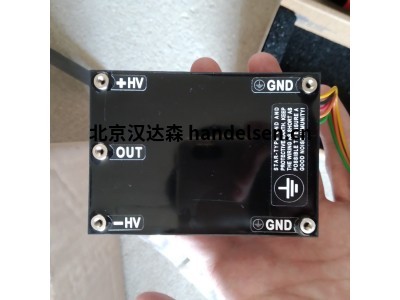

behlke HTS-LC系列多功能高壓開關HTS 31-12-LC

高壓開關，可變導通時間，低耦合電容，MOSFET

具有真正繼電器特性的多功能HV開關

可通過TTL信號控制導通時間

由于低耦合電容，簡化了EMC并減少了電容損耗

LC2技術可提供的瞬態抗擾性

應用說明一： 產品組C3的開關針對控制側和地面之間的耦合電容進行了優化。低耦合電容是在高重復頻率下高效運行的關鍵?？紤]到低噪聲發射，良好的EMC性能，穩定的操作和較高的開關速度，還希望減小耦合電容。LC和LC2開關都很好地滿足了這些要求。但是，如果大約是開關頻率（> 300 kHz），則LC系列開關是。LC系列的缺點是瞬變抗擾性有限，這使其對火花放電，短路，不穩定的負載和不穩定的輸入電壓相對敏感。與此相反，LC2系列的開關設計為在惡劣的工作條件下具有中等開關頻率（<300 kHz）。LC2開關對不穩定負載（例如，等離子負載）和不穩定輸入電壓不敏感。它們可以在其熱性能范圍內抵抗火花放電，短路和過電壓瞬變。

應用說明二：   BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間降低約50％）和輸入低通濾波器選件LP結合使用。 限速選件有助于程度地減少快速高壓脈沖電路通常存在的高頻困難（例如，自激振蕩，自觸發，振鈴等），并總體上簡化了EMC設計。

應用 說明三：   快速MOSFET開關對于不受鉗位的電感負載或過大的布線電感產生的反向電流相對敏感。  反向電流可能會(huì )以不確定的方式導通慢速本征（寄生）MOSFET二極管，并且可能導致災難性的開關故障，尤其是在關斷階段結合高關斷電流時。因此，當將電感性負載或高電感性布線連接到開關時，建議始終將MOSFET開關與快速續流二極管網絡(luò )（快速串行截止二極管+并聯快速續流二極管）結合使用。

該保護二極管網絡(luò )可通過BEHLKE FDA系列的單個二極管從外部安裝。它也可以作為選件I-FWDN集成到交換模塊中。請仔細閱讀一般說明。出口限制：

峰值電流等于或大于500安培的快速固態開關受美國法律和德國法律（雙重使用法規）限制出口。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰?**終用戶聲明。有關詳細信息，請咨詢BEHLKE。

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。***位數字代表電壓，單位為kV，短劃線前的***一位數字表示接通行為（0 =固定導通時間，1 =可變導通時間）。破折號后的數字表示以安培x10為單位的電流。***個破折號后的字母編碼特殊功能。 示例HTS 31-12-LC ：HTS =高壓晶體管開關，3 = 3 kV，1 =可變導通時間，12 = 120安培，LC =低耦合電容。
