niedax懸掛手柄/壁吊桿，輕型 KTAL

　　niedax懸掛手柄/壁吊桿，輕型 KTAL

              沈陽漢達森yyds祁

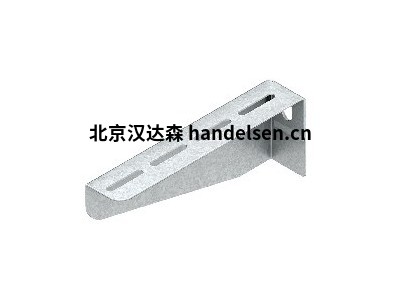

　　懸掛手柄和壁吊桿， 重量輕， 60x110 mm， 0.6 kN， 鋼， 帶鍍鋅 DIN EN 10346， 包括附件

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　東突

　　東突 7.0東突 8.0東突班EC000022用于電纜支撐系統的動臂

　　屬性標識屬性名稱值標識價值裝置標識單位

　　EF001438長度110EU570448毫米

　　EF000008寬度40EU570448毫米

　　EF000040高度60EU570448毫米

　　EF008339適用于電纜支撐系統寬度50 - 100EU570448毫米

　　EF000010執行EV007930壁掛臂和閥桿動臂

　　EF005434角度90 - 90EU570383°

　　EF002918承載能力0.6EU570508克恩

　　EF007806適用于功能維護不

　　EF002169材料EV000179鋼

　　EF006388不銹鋼，染色不

　　EF001257材料質量EV000154其他 __________

　　EF000139表面EV000283鍍鋅帶材

　　EF000007顏色EV000494沒有

　　EF000116拉爾編號無色

　　東突關鍵詞

　　用于墻壁的動臂

　　吊手動臂

　　支撐結構

　　壁掛臂和桿動臂 壁掛

　　臂 壁掛臂

　　包括配件

　　2 氟橡膠 6X12

　　長文章標題

　　懸掛式和壁式動臂，重量輕，用于壁掛式和掛桿安裝，包括比例安裝附件。

　　承重能力規格僅適用于充分錨定在承重基材上或根據規定安裝在懸掛桿上的情況。

　　尺寸(近似尺寸) 支撐高度 H ： 60 mm

　　支撐長度 L ： 110 mm

　　負載能力 F at L/2 ： 0.6 kN 在系統中經過

　　測試 材料動臂：鋼，鍍鋅帶，符合 DIN EN 10346 標準

　　Gewicht

　　Gewicht Mengeneinheit165 g/ St.

　　Nettogewicht in kg pro 10016 kg/ 100St.

　　Physische Artikeldimensionen

　　Höhe60,00 mm

　　Breite40,00 mm

　　Tiefe / Länge111,50 mm

　　Verpackungsstufen

　　20 Stück = 1 Karton

　　kleinste VPE

　　bevorzugte VPE

　　Länge205 mmBreite120,00 mmHöhe80,00 mm

　　Bruttogewicht3,42 kgVolumen0,002 m³

　　Mindestmenge20,00 St.Höchstmenge20,00 St.

　　1500 Stück = 1 NDX-Gitterbox

　　Länge750 mmBreite750 mmHöhe730 mm

　　Bruttogewicht297 kgVolumen0,411 m³

　　Mindestmenge1.500,00 St.Höchstmenge1.500,00 St.

　　Ausschreibungstext

　　Hängestiel- und Wandausleger, leicht, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör.

　　Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen.

　　Abmessungen (ca. Maße) Auflagehöhe H : 60 mm

　　Auflagelänge L : 110 mm

　　Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft

　　Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

　　NIEDAX Modell-Nr. : KTAL 100

　　EP Material___________ EP Lohn__________

　　Einheitspreis/Stueck

　　Sicherheit & Umwelt

　　REACH-Datum10.06.2022

　　REACH-InfoKonform

　　RoHS-InfoKonform

　　Ursprung & Außenhandel

　　HerkunftslandDE

　　HerkunftsbundeslandRP

　　Statistische Warennummer73089059

　　Klassifizierung eCl@ss

　　aktuelle VersioneClass 9.0

　　aktuelle Version/Klasse27400506

　　vorletzte VersioneClass 8.1

　　vorletzte Version/Klasse27400506

　　Klassifizierung ELDAS

　　ELDAS Artikelnummer127080348

　　Befestigungszubehör

　　TABE-KI-0003-DE-CDurchsteckanker DAZ...

　　Systemübersicht

　　SYUE-KR-0001-CSystemübersicht Ausleger

　　SYUE-KR-0003-DSystemübersicht Deckenabhängung HU 5050/...

　　SYUE-KR-0022-DSystemübersicht Deckenabhängung HU 4530/...

　　Informationsseiten, allgemein

　　PICT-NX-0001-DE-GNiedax Pictogramme

　　AINF-NX-0002-DE-BInformationen Verzinkter Stahl

　　Step-Dateien

　　Step-DateiNDX_KTAL_100_MED_214.step
