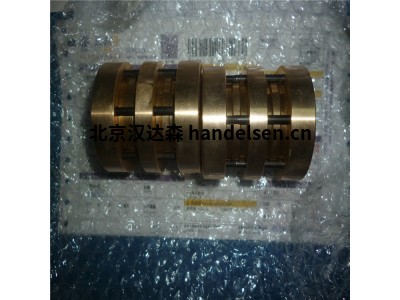

德國Spieth施彼特脹緊套MSR 20.1,5原理用途及安裝拆卸

田琪 QQ：2850590597   手機：15801397840 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales2@handelsen.cn

德國Spieth施彼特脹緊套MSR 20.1,5原理用途及安裝拆卸

脹緊聯結套（簡稱脹套），是當今國際上廣泛用于重型載荷下機械聯結的一種先進基礎部件，在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置。

原理和用途

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。

1、安裝：

脹緊套在出廠時已涂了潤滑油，可直接安裝使用。安裝時首先在另件①的法蘭的螺孔中擰入三個螺栓④沿圓周均布，將內套①、外套②頂開。然后將脹緊套放到設計位置的轂孔中，使用測力板手擰緊螺栓，擰緊的方法是每個螺栓每次只擰到額定力矩的1/4，擰緊的次序以開縫處為界，左右交叉對稱依次先后擰緊，確保達到額定力矩值。

2、拆卸：

拆卸時先將全部螺栓放松幾圈。然后在拆卸的螺孔內交叉地擰入螺栓④頂松脹緊套。

3、防護：

安裝時防止脹緊套污染，嚴禁使用MoS2油。在露天作業或工作環境較差的機器上，應定期在外露的脹緊套端面及螺栓上涂防銹油脂，應選用防銹性較好的脹緊套型式。

?

型號展示：

Spieth DSM 38.1

Spieth DSM 38.55

Spieth FSL 35.55

Spieth MSA 25.1,5

Spieth MSA 30.1,5

Spieth MSA 35.1,5

Spieth MSA 40.1,5

Spieth MSA 60.1,5

Spieth MSA 65.1,5

Spieth MSA 80.2

Spieth MSR 12.1

Spieth MSR 16.1,5

Spieth MSR 170.3

Spieth MSR 20.1,5

Spieth MSR 24.1,5

Spieth MSR 30.1,5

Spieth MSR 35.1,5

Spieth MSR 40.1,5

Spieth MSR 50.1,5

Spieth MSR 60.1,5

Spieth MSR 65.1,5

Spieth MSR 80.2

Spieth MSW 45.44
