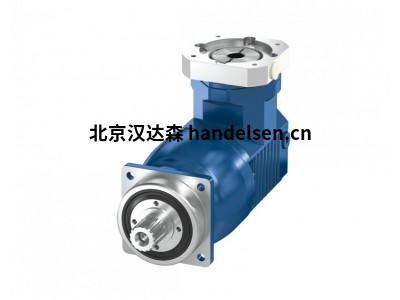

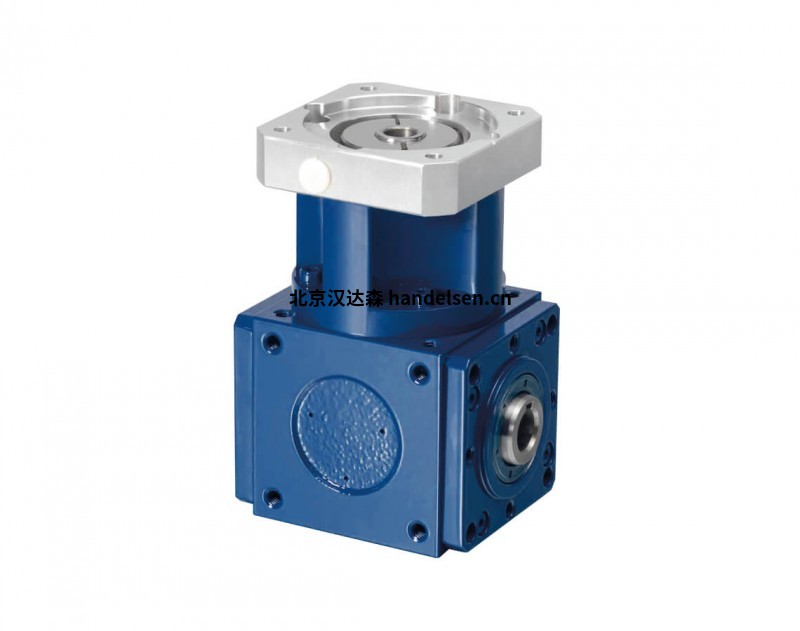

SK系列帶實心軸的錐齒輪減速箱
比率： i 3,0 – 10,0
加速扭矩：T 2max[牛米] 54 – 217
輸出軸額定扭矩：T 2N[牛米] 40 – 150
反彈： j[arcmin] 2 – 5
輸入速度：N 1[分鐘-1 ]6500 – 7500
輪齒：SK(N) 050 – SK(N) 200
方向旋轉方向：面對C和A時方向相反
效率：尺寸 050 η ~0.95
尺寸 100 η ~0.95
尺寸 200 η ~0.94
壽命：20000小時
允許的
變速箱溫度
外殼：-10 °C 至 +90 °C
潤滑：終身潤滑
表面保護：底漆 RAL 9005 黑色
保護等級：IP 54
SK(中) 050
比率 i 3 4 5 6 7 8 9 10
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 54 54 54 51 51 30 27 23
輸出額定扭矩
(帶 n1Nzul) T2Nzul Nm 40 40 40 35 35 22 20 16
急停扭矩（變速箱期間允許 1000 次壽命）
T2Notzul Nm 72 72 72 70 70 40 36 30
允許的平均輸入速度
（使用 T2Nzul 和 20 °C 環境溫度） n1mzul min-1 4000 4000 4000 4000 4000 4000 4000 4000
輸入速度 n1maxzul min-1 7500
齒隙* j arcmin 標準 ≤ 5 / 減小 ≤ 3
扭轉剛度 C Nm/arcmin 根據要求
徑向載荷（參考輸出軸上的軸心） F2rzul N 900
軸向載荷（參考輸出軸的軸心） F2azul N 700
重量 m kg 約3,2
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約65 / 距離 1 m
慣性
SK(N) 100
比率 i 3 4 5 6 7 8 9 10
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 93 93 93 72 70 70 70 48
輸出額定扭矩(帶 n1Nzul) T2Nzul Nm 68 64 64 50 48 48 48 35
急停扭矩（變速箱期間允許 1000 次壽命）
T2Notzul Nm 124 124 124 96 94 94 94 64
允許的平均輸入速度
（使用 T2Nzul 和 20 °C 環境溫度） n1mzul min-1 4000 4000
輸入速度 n1maxzul min-1 7500
齒隙 j arcmin 標準 ≤ 5 / 減小 ≤ 3
扭轉剛度 C Nm/arcmin 根據要求
徑向載荷（參考輸出軸的軸心） F2rzul N 1400
軸向載荷（參考輸出軸上的軸心） F2azul N 1000
重量 m kg 約5,4
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約65 / 距離 1 m
