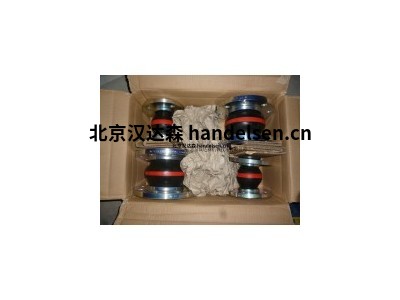

Elaflex膨脹節 ERV-G 125.16

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales1@handelsen.cn

金屬膨脹節
①彎管式膨脹節
將管子彎成U形或其他形體（圖1），也稱漲力彎。是利用形體的彈性變形能力進行補償的
彎管式膨脹節
彎管式膨脹節
一種膨脹節。它的優點是強度好、壽命長、可在現場制作，缺點是占用空間大、消耗鋼材多和摩擦阻力大。這種膨脹節廣泛用于各種蒸汽管道和長管道上。
②波紋管膨脹節
波紋管膨脹節是用金屬波紋管制成的一種膨脹節。它能沿管道軸線方向伸縮，也允
膨脹節
膨脹節
許少量彎曲。圖2為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它連接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間，節約材料，便于標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。目前，波紋管膨脹節可用在壓力6.0兆帕的管系中。
③套筒式膨脹節
套管伸縮節由能夠作軸向相對運動的內外套管組成。內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動。產品主要有套筒（芯管），外殼，密封材料等組成.用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒式補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350.既能保證軸向滑動，又能保證管內介質不泄漏。
非金屬膨脹節
①橡膠風道膨脹節
風道橡膠補償器分為FDZ、FVB、FUB、XB四種型號，由橡膠和橡膠一纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的配套件。
電廠鍋爐的膨脹節
電廠鍋爐的膨脹節
②纖維織物膨脹節
織物補償器主要為纖維織物、橡膠、等耐高溫材料。能補償風機、風管運行的震動及管道變形。纖維織物膨脹節可補償軸向、橫向、角向等產品，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于電廠熱風管道及煙塵管道。非金屬補償器中的纖維織物、保溫棉體本身具有吸聲、隔振的功能，能有效的減少鍋爐、風機等系統的噪聲和振動。結構簡單、體輕，維修方便。

膨脹節習慣上也叫補償器，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 膨脹節是為了補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振、供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。

口徑：DN150
工作壓力：PN16
膨脹節長度：BL=130mm

內襯：氫化丁腈橡膠（腈）、無縫、高耐磨

加固：鋼絲繩

外殼：氯丁橡膠

標識：黃色藍色黃色帶，ERV DN PN ..，..，

法蘭：旋轉，DIN PN 10 / 16，碳鋼，鍍鋅

用于芳香族含量達50%的石油類產品和液壓油。非常好的抗老化、耐氣候和抗氧化性能。溫度范圍 -35°C 至100°C，短時間使用可達120°C，內襯 HNBR。

elaflex ERV-GS HNBR DN黃鋼氫化丁腈橡以石油為基礎的膨脹節產品，DIN EN燃料高達50%芳烴含量，冷卻水與油性防腐添加劑，潤滑和液壓海水油。具有很好的老化、耐候性和耐臭氧性。

溫度（取決于介質）范圍- 35°C至100°C，

暫時高達120°C。對ISO 15540的防火可達30分鐘。

在800°C電耗散。

Elaflex膨脹節ERV-GS HNBR DN 25.16 2)

Elaflex膨脹節ERV-GS HNBR DN 32.16

Elaflex膨脹節ERV-GS HNBR DN 40.16

Elaflex膨脹節ERV-GS HNBR DN 50.16

Elaflex膨脹節ERV-GS HNBR DN 65.16

Elaflex膨脹節ERV-GS HNBR DN 80.16

Elaflex膨脹節ERV-GS HNBR DN 80x150.16

Elaflex膨脹節ERV-GS HNBR DN 100.16

Elaflex膨脹節ERV-GS HNBR DN 100x150.16

Elaflex膨脹節ERV-GS HNBR DN 125.16

Elaflex膨脹節ERV-GS HNBR DN 150.16

Elaflex膨脹節ERV-GS HNBR DN 125x150.16

Elaflex膨脹節ERV-GS HNBR DN 150x150.16

Elaflex膨脹節ERV-GS HNBR DN 200.10

Elaflex膨脹節ERV-GS HNBR DN 250.10

Elaflex膨脹節ERV-GS HNBR DN 200x175.10

Elaflex膨脹節ERV-GS HNBR DN 250x175.10

Elaflex膨脹節ERV-GS HNBR DN 300.10

Elaflex膨脹節ERV-GS HNBR DN 300x200.10

Elaflex膨脹節ERV-GS HNBR DN 400.10

Elaflex膨脹節ERV-GS HNBR DN 350.10

Elaflex膨脹節ERV-GS HNBR DN 450.10

Elaflex膨脹節ERV-GS HNBR DN 450x250.10

Elaflex膨脹節ERV-GS HNBR DN 500.10

Elaflex膨脹節ERV-GS HNBR DN 600.10

金屬膨脹節
①彎管式膨脹節
將管子彎成U形或其他形體（圖1），也稱漲力彎。是利用形體的彈性變形能力進行補償的
彎管式膨脹節
彎管式膨脹節
一種膨脹節。它的優點是強度好、壽命長、可在現場制作，缺點是占用空間大、消耗鋼材多和摩擦阻力大。這種膨脹節廣泛用于各種蒸汽管道和長管道上。
②波紋管膨脹節
波紋管膨脹節是用金屬波紋管制成的一種膨脹節。它能沿管道軸線方向伸縮，也允
膨脹節
膨脹節
許少量彎曲。圖2為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它連接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間，節約材料，便于標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。目前，波紋管膨脹節可用在壓力6.0兆帕的管系中。
③套筒式膨脹節
套管伸縮節由能夠作軸向相對運動的內外套管組成。內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動。產品主要有套筒（芯管），外殼，密封材料等組成.用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒式補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350.既能保證軸向滑動，又能保證管內介質不泄漏。
非金屬膨脹節
①橡膠風道膨脹節
風道橡膠補償器分為FDZ、FVB、FUB、XB四種型號，由橡膠和橡膠一纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的配套件。
電廠鍋爐的膨脹節
電廠鍋爐的膨脹節
②纖維織物膨脹節
織物補償器主要為纖維織物、橡膠、等耐高溫材料。能補償風機、風管運行的震動及管道變形。纖維織物膨脹節可補償軸向、橫向、角向等產品，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于電廠熱風管道及煙塵管道。非金屬補償器中的纖維織物、保溫棉體本身具有吸聲、隔振的功能，能有效的減少鍋爐、風機等系統的噪聲和振動。結構簡單、體輕，維修方便。


漢達森簡介：

    北京漢達森機械技術有限公司是一家專業從事歐洲工業產品進口貿易的公司。主要產品有工業自動化設備、機電設備、液壓設備、電氣設備和零部件等產品。公司總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務。

我們的優勢：

1）北京漢達森保證所有產品原裝正品，所銷售的產品均由德國總部在歐洲境內采購。

2）統一拼箱發貨，為您節省預算。

3）當發現技術問題，我們負責提供原廠技術支持、12個月品質保證和過保有償返廠維修，讓您安心使用。

4）我們?yōu)槟峁┑牟粌H是歐洲進口產品，還有相配的技術和服務。

Elaflex ERV-G 125.16膨脹節
