德國EA(END-Armaturen)球閥應用領域 AG111021

球閥的工作原理

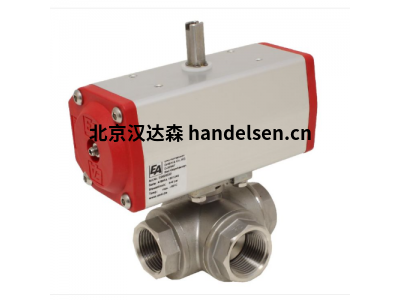

球閥是用于關閉管道和容器（二通球閥）或用于轉移或分配介質流的閥門（三通或多通球閥）。通過 90° 旋轉運動，穿孔球被帶到所需位置。旋轉運動可以通過手柄手動完成，也可以通過氣動（單作用、彈簧復位、雙作用）或通過四分之一圈驅動器電動完成。



尺寸和公稱尺寸

球閥的公稱直徑為 DN4 至 DN1000。標準尺寸為 DN10 至 DN300（法蘭球閥）或 1/4“ 至 6” （帶內螺紋或焊接端）的球閥。



設計特點

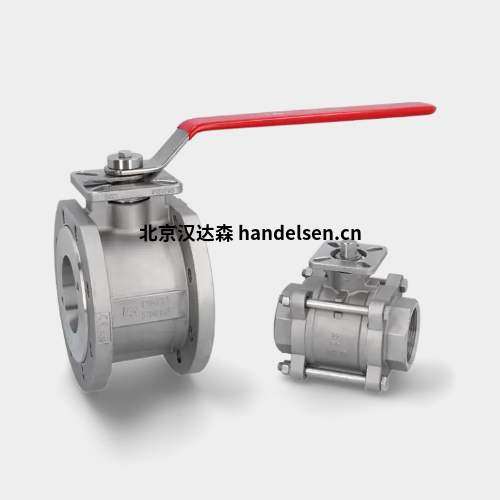

球閥有不同的設計。在住房結構的情況下，區分 1 件式、2 件式或 3 件式版本。在區域供熱領域，也使用全焊接球閥。

一體式球閥通常具有減少的通道，因此非常便宜。

大多數情況下，使用具有2件式閥體結構的球閥，但與3件式球閥相比，其缺點是密封件無法更換或只能非常努力。



材料

外殼材料通常是黃銅，鋼（GSC），球墨鑄鐵（GGG），各種合金的不銹鋼（1.4301，1.4408，1.4401 1.4571），以及塑料，如PVC，PP或PVDF。球也由這些材料制成，但通常經過額外的表面處理，例如鍍鎳或鍍鉻。還提供用于特殊應用的材料，例如青銅，鋁青銅，Hapeloy等。

聚四氟乙烯（RTFE）主要用作密封材料，根據應用也使用玻璃纖維或碳纖維增強。對于磨蝕性介質或高介質溫度，還使用金屬密封球閥。



連接類型

連接類型多種多樣。這些產品提供符合 DIN2999、ISO228、ISO 7/1RP、EN10226-、BSP EN10226-1 標準的內螺紋，美國市場也提供符合 ASME/ANSI B20.1 標準的 NPT 螺紋。

焊接端符合 DIN3239、ISO4200 或 DIN11850 標準，適用于食品行業。

對于法蘭連接，根據 EN1092-1（原 DIN2501）根據 PN10、PN16、PN40、PN64 等的連接尺寸或根據美國標準 ANSI – ASME16.5 150、300 級、600 級等進行區分。



球閥的典型應用和應用領域

球閥幾乎用于所有生產、市政區域和建筑服務。例子包括飲料和食品工業、水處理、可再生能源工廠（例如沼氣、生物柴油、太陽能系統）、建筑技術、洗衣技術、海洋應用和油井建設。

其他應用領域：

飲料行業

食品工業

管道

加熱系統

散熱器

飲用水安裝

過程

太陽的

工業和建筑技術

 沈陽漢達森YYDS曹



球閥型號/貨號：

Kugelhahn 1/4", PN40, Ms/PTFE-FKM, Innengewinde,voller Durchgang

Artikelnummer: AG111021

Artikelnummer: AG111022

Artikelnummer: AG111023

Artikelnummer: AG111024

Kugelhahn 1", PN40, Ms/PTFE-FKM, Innengewinde,voller Durchgang

Artikelnummer: AG111025

Kugelhahn 11/4", PN32, Ms/PTFE-FKM, Innengewinde,voller Durchgang

Artikelnummer: AG111026

Kugelhahn 11/2", PN30, Ms/PTFE-FKM, Innengewinde,voller Durchgang

Artikelnummer: AG111027

Artikelnummer: AG111028

Artikelnummer: AG112021

Kugelhahn 3/8", PN40, Ms/PTFE-FKM, Innengewinde, voller Durchgang, Flügelgriff blau

Artikelnummer: AG112022

Artikelnummer: AG112023

Artikelnummer: AG112024

三通球閥 1/4“-DIN2999， d9.5， PN63， L 孔， 不銹鋼 1.4408/聚四氟乙烯-氟橡膠， ISO5211

貨號： GD311421

貨號： GD311421-VE030900

三通球閥 3/8“-DIN2999， d11， PN63， L 缸徑， 不銹鋼 1.4408/聚四氟乙烯-氟橡膠， ISO5211

貨號： GD311422

貨號： GD311422-VE030900

三通球閥 1/2“-DIN2999， d12， PN63， L 缸徑， 不銹鋼 1.4408/聚四氟乙烯-氟橡膠， ISO5211

貨號： GD311423

貨號： GD311423-VE030900

三通球閥 3/4“-DIN2999， d15， PN63， L 缸徑， 不銹鋼 1.4408/聚四氟乙烯-氟橡膠， ISO5211

貨號： GD311424

貨號： GD311424-VE051400

三通球閥 1“-DIN2999， d20， PN63， L 缸徑， 不銹鋼 1.4408/聚四氟乙烯-氟橡膠， ISO5211

貨號： GD311425

球閥 GD， 1“， 帶 VE 限位開關 el./機械， 不銹鋼/聚四氟乙烯-氟橡膠， L 缸徑， 最大 250VAC-5A， IP65

貨號： GD311425-VE051400

貨號： GD311426

球閥 GD， 11/4“， 帶 VE 限位開關 el./機械， 不銹鋼/聚四氟乙烯-氟橡膠， L 型孔， 最大 250VAC-5A， IP65

貨號： GD311426-VE051400
