活塞鋼。
版本：
機身銀色陽極氧化。
活塞硬鍍鉻
注意：

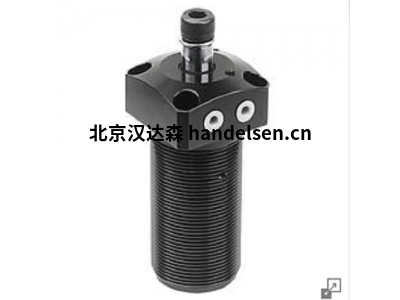

帶法蘭的旋入式氣動擺動夾具適用于夾緊力低且必須清除夾緊點以便放置或移除工件的情況。
該設計可節省安裝空間。旋入式螺栓可用于調節擺動夾的高度。夾具適用于夾具中的下沉式安裝。擺動夾具的壓縮空氣端口位于法蘭中。
由于夾具的雙作用功能，壓力用于向下和向上移動活塞。
回轉夾的總行程由回轉行程和夾緊行程組成。在夾緊過程開始時，夾緊臂執行 90° 擺動運動。當這個運動完成后，進行線性向下夾緊行程。工件只能使用夾緊行程進行夾緊。
擺動夾具的擺動動作不得受到限制。F1 = 最大允許工作壓力為 6 bar 時。
帶法蘭的旋入式擺動夾可以使用DIN 70852開槽圓螺母（07590-05）從上方或下方固定。另一種選擇是使用四個蓋螺釘從上方將擺動夾固定到夾具上。
擺動夾只能使用潤滑空氣操作。
法蘭上的緊固孔與螺紋法蘭05610-20中的緊固孔尺寸相同。
提供用于緊固夾緊的螺釘和鎖緊墊圈，可作為附件提供。
不提供夾緊臂和開槽圓螺母。
附屬品：
05620 用于擺動夾具的夾緊臂。
07590-05 DIN 70852 開槽圓螺母。
