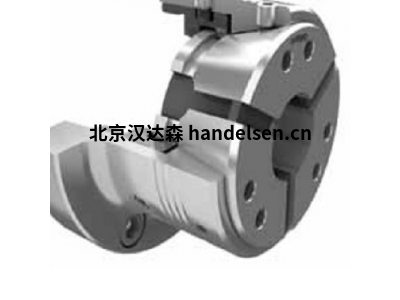

AMF整體式后拉卡盤品牌與技術參數介紹

邊慶杰 QQ：2850590584   手機： 18510057390 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk9@handelsen.cn

您的效益：

•  明顯的減少的尺寸和重量，從而保護主軸

•  明顯減少的干涉輪廓，就此更好的零件通路

•  被提高的跳動精度到0.005mm，因為卡盤本體一體

•  更高被允許的轉速到8000min -1（Gr42&Gr65）

•  特別簡易安裝和免維護，密封

類型

type

訂貨號

item no.

尺寸

size

主軸尺寸

Zyl.-Gr.

D1

[mm]

D2

[mm]

D3

[mm]

D6

[mm]

重量

weight

[kg]

最大轉速*

rpm*

max. [min -1 ]

TSL42/5D  036.8101/00  42  A2-5   130 95 M66x1,5 M10 (4x90°) 3,2 8000

TSL42/6D 036.8102/00  42 A2-6 160 95 M66x1,5 M12 (4x90°) 4,8 8000

TSL42/140D 036.8103/00 42 140 150 95 M66x1,5 M10 (3x120°) 3,4 8000

TSL52/5D  036.8104/00  52 A2-5 130 95 M66x1,5 M10 (4x90°)  3,1 8000

TSL52/6D  036.8105/00 52 A2-6 160 95 M66x1,5 M12 (4x90°) 4,7 8000

TSL52/140D 036.8106/00 52 140 150 95 M66x1,5 M10 (3x120°) 3,3 8000

TSL65/6D 036.8107/00  65 A2-6 160 113 M90x1,5 M12 (4x90°) 4,7 8000

TSL65/8D 036.8108/00 65 A2-8 202 113 M90x1,5 M16 (4x90°) 7,7 8000

TSL65/170D 036.8109/00 65 170 180 113 M90x1,5 M12 (6x60°)   5,0 8000
