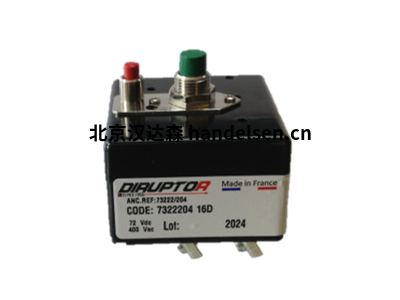

DIRUPTOR三極斷路器7300系列

　　該三極斷路器符合 EN 60934 標準，僅針對 AN 和 AS 曲線符合 NF F 62-001 標準(鐵路機車車輛)。尺寸范圍從 0.04 安培擴展到 40 安培。用于交流電 (AC)(高達 400 伏 50/60 赫茲)，無中性線截止。

　　提供熱曲線，也可用于磁熱曲線和磁曲線。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　不同的安裝和固定可能性(更多信息見技術規格)

　　技術特點

　　極數 ： 3 極

　　控制系統 ：帶或不帶行程按鈕“關閉”

　　安裝 ：

　　插入式(限制 20A)

　　齊平安裝，正面有 2 個螺釘 齊平安裝的螺紋環，用于安裝在正面

　　卡扣在 DIN 非對稱導軌上 推推式螺紋環，用于安裝在正面

　　無需固定

　　卡在 DIN 對稱導軌

　　上 用于印刷電路的插入式底座

　　連接 ：

　　嵌入式安裝型號

　　快速連接(公頭) 6，35 x 0，8 在 45° (在 _ 15A)60° 螺釘端子，帶夾子，用于最大 1 x 6 mm2 的電纜(在 _ 20A)端子在 60°，HS M4 螺釘，用于電纜最大 1 x 6 mm2(在 _ 20A)快速連接(公) 6，35 x 0，8 在 90° 下柱式端子，橫向孔(在 _ 40A)

　　下柱式端子，

　　縱向孔(在_ 40A中)

　　端子，帶夾子的螺釘，1 個在 60°。1 個 90°，適用于 6 至 16 mm2 的電纜

　　卡入 DIN 導軌模型

　　扁平端子，帶夾具的螺釘(In _ 20A)向上支柱式端子，縱向孔(In _ 40A)

　　無固定模型

　　根據要求設計端子

　　用于印刷電路

　　的插入式底座快速連接(公頭) 6，35 x 0，8 在 90°

　　插件

　　銷 _ 7，軸間 20 毫米 (série 7000)

　　曲線 + RAED 電流 ： 熱 ： 0，04 – 32 A 熱磁 ： 0，10 – 32 A 超大型 ：

　　14 A 有效 20 A

　　交流最大值

　　選項 ：

　　輔助觸點 NC

　　輔助觸點 NO

　　輔助觸點切換

　　用于高峰值電流的特殊觸點(僅熱釋放)溫度補償(熱 2 至 30A，熱磁 3 至 20A)

　　磁性釋放

　　的特殊調節 紅色按鈕“ON”

　　滾花螺母和沉頭螺母，用于鉆孔 14，5 mm

　　帶分流

　　器的電源觸點 U.L 1077。公認的

　　Diruptor 230/400 VAC，具有 6 kA/AC 短路容量

　　直流 Diruptor ： 單極額定 110/125 V DC 或 2 極 110/125 V DC 每極

　　加強熱帶化

　　磁釋放僅“全有或全無”

　　單獨檢查(附測試報告)溫度等級變化(在60°C下調整)底座上標有額定電流(螺釘旁邊用于調整)

　　按鈕上標有“ON”的額定電流，位于頂部或底部

　　單極額定 72 V DC 標稱(90V 測試) 230 V AC 或多極 400 V AC

　　單極額定 110 V DC 最大標稱(137V 測試) 230 V 交流或多極 400 V 交流

　　7312101 10DDISJ. DIRUPTOR TRI MT 10A/D

　　7312101 1CDISJ. DIRUPTOR TRI MT 1A/D

　　7312101 7.5C84DISJ. DIRUPTOR BI MT 7.5A/DA

　　7312104 6DDISJ. DIRUPTOR TRI MT 6A/D

　　73207072.4T8420DISJ. DIRUPTOR TRI TH 2.4A

　　7321104 6CDISJ. DIRUPTOR TRI MT 6A

　　7322101 10T84DISJ. DIRUPTOR BI TH 10A

　　7322101.20CDISJ. DIRUPTOR TRI MT 0.20A/C

　　7322104 1M82DISJ. DIRUPTOR TRI M 1A

　　7322104 2TDISJ. DIRUPTOR TRI TH 2A

　　7322104.50C84DISJ. DIRUPTOR TRI MT 0.50A/C

　　7322104.5T02DISJ. DIRUPTOR TRI TH 0.5A

　　7322204 10ANDISJ. DIRUPTOR TRI MT 10A

　　7322204 1ANDISJ. DIRUPTOR TRI MT 3A

　　7322204 3ANDISJ. DIRUPTOR TRI MT 3A

　　7322204 40T80DISJ. DIRUPTOR TRI TH 40A

　　7322204 5ANDISJ. DIRUPTOR TRI MT 5A

　　7322204 6ANDISJ. DIRUPTOR TRI MT 6 A

　　7322204 7ANDISJ. DIRUPTOR TRI MT 7A

　　7322204 8ANDISJ. DIRUPTOR TRI MT 8A

　　7322204.40ANDISJ. DIRUPTOR TRI MT 0.4A

　　7322204.50ANDISJ. DIRUPTOR TRI MT 0.5A

　　7322FS1922/6DISJ. DIRUPTOR TRI MT 6A

　　7323402 16DDISJ. DIRUPTOR TRI MT 16A/D

　　7323402 16D84DISJ. DIRUPTOR TRI MT 16A/D

　　7323402 2C84DISJ. DIRUPTOR TRI MT 2A/C

　　7329409.55CDISJ. DIRUPTOR TRI MT 0.55A/C
