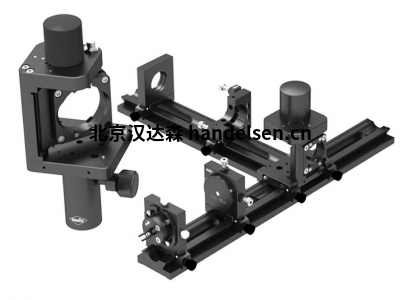

光束引導系統
OWIS 系統套件讓實驗者有機會(huì )在盡可能短的時間內創(chuàng )建實驗設置。此外，確保在現有系統元件的幫助下，可以在以后的批量生產中使用相同的構建套件。
這對于工業研究尤其重要。使用系統導軌、型材和相關的騎手，可以實現 25 毫米 (SYS 25)、40 毫米 (SYS 40)、65 毫米 (SYS 65) 和 105 毫米 (SYS 90) 的梁高度。
得益于導軌滑軌系統，可以快速更換組件
用于線性、二維和 3D 結構
普遍適用于激光和光纖以及經典和量子光學
適用于實驗室樣品和系列設備
SYS 40 組件可以與 SYS 65 系統套件結合使用
系統中存在所有系統元素的最高集成度。
種類繁多的插座和適配器確?？梢哉_組裝各種光學組件。此外，這些組件與加入我們標準的其他制造商的系統兼容。
光束引導系統 系統25
1.帶長孔 S 25 LL 的系統導軌 SYS 25
S 25 LL 系統導軌是 SYS 25 光束傳輸系統的基本元件，可提供從 25 毫米到 700 毫米的標準長度。導軌由低翹曲鋁制成，經過精密制造和低反射，黑色陽極氧化。
SYS 25 系統的系統導軌、滑塊和結構組件可以組合在一起，形成光軸為 25 mm 的穩定緊湊的光路。
由于長孔，S 25 LL 系統導軌幾乎可以以任何角度安裝在光學平臺上。這確保了構建光學系統所需的可變處理。
系統高度 25 毫米適用于公制和英制安裝網格，低反射，黑色陽極氧化.
2.SYS 25 選項卡 RT 25
RT 25 滑架用于將結構組件安裝在 S 25 LL 系統導軌上，從而保證定義的系統高度。它們配備了久經考驗的可旋轉夾緊件。這使得在 S 25 LL 系統導軌上放置或移除它們變得非常容易，即使是在現有的上部結構中。
騎手用滾花或內六角螺釘夾緊。夾緊件的形狀確保了高度的摩擦連接，而不會(huì )造成導軌的永久變形。對于具有微調的騎手，可應要求提供側面帶有螺紋孔的騎手。
基體和夾片由低翹曲鋁制成，低反射，黑色陽極氧化，帶滾花或內六角螺釘，平夾，導軌無永久變形，固定時保留設置。
3.SYS 25-SYS 40 轉接板
適配器板 ADP-S40-S25-10 用于將 SYS 25 組件連接到
RT 40騎手，并且每個都有兩個板 - 使整個 SYS 25 導軌騎手組件組合的光軸適應軌道的光束高度系統 40。
使用隨附的 M2.5 螺釘將轉接板 ADP-S40-S25-10 安裝在滑塊和光學組件之間。
如果要調整完整的導軌-騎手-組件組合的高度，請將導軌放置在兩個轉接板上，并用 M6 螺釘穿過轉接板上的大孔將其固定到光學平臺上。
所需的螺釘包含在供貨范圍內。低翹曲鋁，低反射，黑色陽極氧化，調整光軸
安裝選項，在 RT 40 上，在光學平臺上。
光束引導系統 系統40
1.帶長孔 S 40 LL 的系統導軌 SYS 40
S 40 LL 系統導軌是 SYS 40 光束引導系統的基本元件，由特別低翹曲的鋁合金制成。導向面和支撐面經過精密加工。精心設計的系統概念保證了 SYS 40 組件在 S 40 LL 導軌上的精確和可重復定位。
系統導軌、RT 40 滑軌和 SYS 40 的其他組件（例如光學支架）可以組合形成光軸在相應底座上方 40 mm 高度的結構。
細長孔允許系統導軌 S 40 LL 以與孔圖案幾乎任何角度連接到光學平臺。
系統高度 40 毫米
適用于公制和英制安裝網格
低翹曲鋁
低反射，黑色陽極氧化
2.型材 SYS 40 S 40-4
使用 4 邊型材 S 40-4，除了線性和水平排列外，還可以實現高度穩定的三維結構。由于 S 40-4 型材的高扭轉和彎曲剛度，自支撐結構也是可能的。
S 40-4 型材的四個燕尾導軌與 S 40 LL 系統導軌的導軌 100% 兼容。因此，專為 S 40 LL 導軌設計的
SYS 40系統組件也可以連接到 S 40-4 型材上。
S 40-4 的四個導軌的布置方式使得騎手可以獨立于其他導軌上的騎手定位在這些導軌中的每一個上。
與系統導軌 S 40 LL 的兼容性
適用于三維結構
低翹曲鋁
低反射，黑色陽極氧化
3.SYS 40 RT 40 滑塊
RT 40 車手配備了旋轉夾緊件。因此，它們可以很容易地與已安裝的組件一起放置在系統導軌 S 40 LL 或 4 面型材
S 40-4 上，并用螺釘夾緊。夾緊件的設計確保了
高度的摩擦連接，而不會(huì )造成導軌的永久變形。
RT 40 滑塊可提供滾花螺釘或 ISO 4762 內六角螺釘。
基體和夾片由低翹曲鋁制成
低反射，黑色陽極氧化
帶滾花或內六角螺釘
平夾，導軌無永久變形
固定時保留設置
光束引導系統 系統65
1.帶長孔 S 65 LL 的系統導軌 SYS 65
帶有 .... pdf (287 kb) 的系統導軌 SYS 65
S 65 LL 系統導軌是 SYS 65 光束傳輸系統的基本元件，由特別低翹曲的鋁合金制成。導向面和支撐面經過精密加工。復雜的系統概念保證了 SYS 65 組件在 S 65 LL 系列導軌上的精確和可重復定位。
系統導軌、RT 65 滑塊和 SYS 65 的其他組件（例如光學支架）可以組合形成光軸在相應底座上方 65 mm 高度的結構。
細長孔允許系統導軌 S 65 LL 以與孔圖案幾乎任何角度連接到光學平臺。
系統高度 65 毫米
適用于公制和英制安裝網格
低翹曲鋁
低反射，黑色陽極氧化
2.型材 SYS 65 S 65-4
使用 4 邊型材 S 65-4，除了線性和水平排列外，還可以實現高度穩定的三維結構。由于 S 65-4 型材的高扭轉和彎曲剛度，自支撐結構也是可能的。
S 65-4 型材的四個燕尾導軌與 S 65 LL 系統導軌的導軌 100% 兼容。因此，為 S 65 LL 導軌設計的 SYS 65 系統組件也可以連接到 S 65-4 型材上。
S 65-4 的四個導軌的布置方式使得騎手可以獨立于其他導軌上的騎手定位在這些導軌中的每一個上。
與系統導軌 S 65 LL 的兼容性
適用于三維結構
低翹曲鋁
低反射，黑色陽極氧化
3.SYS 65 RT 65 滑塊
RT 65 滑塊配備了旋轉夾緊件。因此，它們可以很容易地與安裝的組件一起從上方放置在系統導軌 S 65 LL 或 4 面型材
S 65-4 上，并用螺釘夾緊。夾緊件的設計確保了
高度的摩擦連接，而不會(huì )造成導軌的永久變形。
RT 65 滑塊可提供滾花螺釘或 ISO 4762 內六角螺釘。
基體和夾片由低翹曲鋁制成
低反射，黑色陽極氧化
帶滾花或內六角螺釘
平夾，導軌無永久變形
固定時保留設置
光束引導系統 系統90
1.系統導軌 SYS 90 帶長孔 S 90 LL
S 90 LL 系統導軌是 SYS 90 光束傳輸系統的基本元件，由特別低翹曲的鋁合金制成。導向面和支撐面經過精密加工。精心設計的系統概念保證了 SYS 90 組件在 S 90 LL 系列導軌上的精確和可重復定位。
系統導軌、RT 90 滑塊和 SYS 90 的其他組件（例如光學支架）可以組合形成光軸在相應底座上方 105 mm 高度的結構。
細長孔允許 S 90 LL 系統導軌以與孔圖案幾乎任何角度連接到光學平臺。
系統高度 105 毫米
適用于公制和英制安裝網格
低翹曲鋁
低反射，黑色陽極氧化
2.SYS 90 RT 90 滑塊
RT 90 騎手可用于創(chuàng )建具有較大噴射高度的結構。這些也可以吸收大的或重的成分。
RT 90 配備有用于固定的夾叉。這為騎手提供了高度的穩定性。夾緊件的設計確保了高度的摩擦連接，而不會(huì )造成導軌的永久變形。
RT 90 滑塊可提供滾花螺釘或 ISO 4762 內六角螺釘。
基體和夾片由低翹曲鋁制成
低反射，黑色陽極氧化
帶滾花或內六角螺釘
平夾，導軌無永久變形
固定時保留設置
