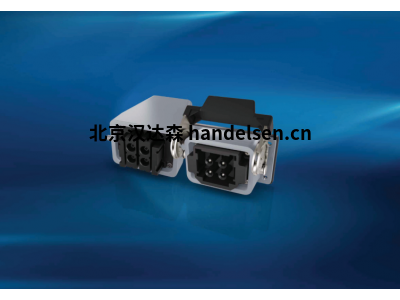

GES可變高壓連接器德國GES可變高壓連接器CL系列高壓模塊化連接器

劉志慧 T21 QQ：2850590599   手機：18837112652 電話：010-64714988-171 傳真：010-64714988-667 郵件：sales5@handelsen.cn

特征

工作電壓：13 kV DC

測試電壓：20 kV DC

額定電流：13 A

極數：1-3

連接類型：壓接

連接截面： 0.14 - 2.5 mm²

防護等級：IP 20

可燃性等級：UL94 V-0

優勢

夾鎖閉合系統

可自由浮動安裝

內部布線的理想選擇

多種電線連接選項

編碼插件掩碼

安裝快速簡便

最優質的絕緣材料組

高壓模塊化連接器

MOD（模組）系列

特征

工作電壓：12 kV DC

測試電壓：18 kV DC

額定電流：25 A

極數： 2 - 14

連接類型：焊接/壓接

連接橫截面： 0.5 - 4 mm²

防護等級：IP 65

可燃性等級：UL94 V-0

    ?    ?    ?    ?    ?    ?    ?    ?變量 CL     ?    ?       基礎 BASIC     ?    ?   變量SB10

工作電壓（直流）    ? 13 KV     ?    ?          8 KV     ?    ?    ?      ?   10 KV

額定電流     ?    ?    ?    ? 13 安培     ?    ?        13 安培     ?    ?      ?   30 安培

極數     ?    ?    ?    ?    ?    1 - 3     ?    ?    ?        1 - 2     ?    ?    ?    ?      1

直徑電介質     ?    ?    ?  4.2 mm                4.2 mm     ?    ?    ?      ?7.2 mm

導體尺寸     ?    ?    ?    ? 0.14 - 2.5 mm²     0.14 - 2.5 mm²      ? 2.5 mm²

優勢

堅固的金屬外殼

實用的橫桿鎖定系統

高防護等級

多種電線連接選項

簡單的模塊化系統

安裝快速簡便

MOD 系列，系統組件

模塊可用于：

高電壓，每個模塊 2 極，高達 12 kV DC

信號傳輸，每個模塊 3 - 20 極，高達 630 V

同軸，每個模塊 3 極，250 V

數據傳輸，RJ45 CAT5e / USB 類型 2，4 x 400 V 觸點

各種框架和外殼，最多可容納 7 個模塊

    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?MOD系列     ?    ?    ? MOD組件

工作電壓（直流）     ?    ?    12 KV     ?    ?    ?    ?  12 KV

額定電流     ?    ?    ?    ?    ?    ?  25 安培     ?    ?    ?    30 安培

極數                                 2 - 14                    2 - 14

直徑電介質                       6.2 mm                 7.0 mm

導體尺寸                          0.5 - 4.0 mm²        0.37 - 2.5 mm²

優勢

在最小的空間內實現高靈活性

電纜長度短

高服務和維護友好性

任意組合

國際標準化

兼容：Amphenol C 146 M、纜普 EPIC MC、Weidmüller ConCept、Wieland revos Flex 等

?

GES總部位于德國慕尼黑，主要生產：

——GES單極高壓連接器

——GES多極高壓連接器

——GES可變高壓連接器

——GES高壓模塊化連接器

安全是最重要的。高壓連接器的可靠性和應用安全性高度依賴于絕緣材料的質量和狀況、所有組件的專業制造和質量檢查以及精心的制造和電纜組裝。這使GES能夠顯著降低關鍵故障以及損壞和事故的風險。

ISO 9001 / ISO 14001

高品質材料

結構堅固

無毒加工

常規質量檢驗

經過多年的驗證和測試

100%德國制造

質量是關鍵。這是因為高壓輸電是許多投資密集型和復雜的高科技制造工藝的基本過程。因此，對于我們的高壓連接器，我們非常重視具有最佳電氣性能的堅固、高質量和耐用的結構。我們的目標是為客戶提供最佳解決方案 - 而不是最便宜的解決方案。

高達 100 kV 直流

最佳電氣性能

高載流能力

高機械強度

耐高溫

高觸點插拔次數

抗紫外線/電磁兼容優化

多種變體

擴展功能
