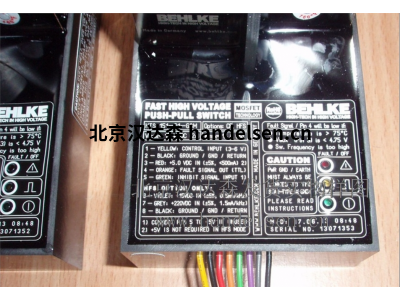

德國貝克 behlke快速高壓開關 FDA 100-150歐洲原廠原裝進口
一、Behlke品牌簡介
德國貝克Behlke公司地處法蘭克福西北約20公里的衛星鎮克龍貝格，專業生產大電壓和大電流的
MOSFET、IGBT、快速可恢復高電壓二極管、抗感應散裝陶瓷電阻、陶瓷電容器等模塊。德國貝克
公司具有強大的技術實力、超穩定的產品、標準模塊化的設計等優點在高壓高電流半導體器件行業
處于全球領先地位。特別是在某些超高壓超電流領域更是引領行業標準。
二、Behlke主要產品
德國B(niǎo)ehlke 快速高壓開關
德國B(niǎo)ehlke 晶閘管
德國B(niǎo)ehlke 高壓脈沖發生器
德國B(niǎo)ehlke 高壓二極管
三、Behlke貝爾克開關的特點
電壓從 500 V 到 200 kV
峰 電流從 15 到 16，000 安培 （pk）
二/分噸 從 5 到 32 kA/μs（取決于類型）
上升時間低至 0.8 ns（類型 取決于）
傳播延遲時間短，抖動低
連續工作頻率高達 3 MHz
爆裂 頻率。高達 10 MHz（取決于類型）
高達 200 kVDC 的安全電氣隔離
通過簡單的TTL信號（3-6V）輕松控制
有源輸入濾波器可實現出色的EMC性能
不 短脈沖下的危險不穩定性
內部時鐘同步以實現低 EMI
帶快速熱觸發的安全電路
故障信號輸出和抑制輸入 （TTL）
保證溫度范圍 -40 至 70 C
各種被動和主動冷卻選項
用于固定和可變導通時間的開關
半橋和全橋開關（推挽式）
經濟高效的放電開關
所有開關均可用于直流和交流
三、Behlke貝爾克開關的應用特點
堅固且價格低廉的高壓開關，用于 放電應用和產生阻尼正弦 與快速高壓 FDA 續流二極管相關的振蕩
● 高 峰值電流能力 ● 極 高 Di/dT，而不會(huì )影響可靠性和預期壽命 到大量具有單獨柵極驅動的單個 SCR
● 非常耐過載 ● 通過簡單的TTL觸發脈沖（2-5 V）輕松點火 ● 非常緊湊，重量輕 ● 多種冷卻選項
四、Behlke貝爾克開關的應用說明
與傳統盤式晶閘管開關不同，dv/dt 和 di/dt 非常有限 功能，快速BEHLKE晶閘管開關模塊由 大量
小型晶閘管芯片（類型取決于多達1000個 單晶閘管），并聯和串聯，使 極端 DV/DT 和 DI/DT 被有效地
拆分為非臨界值 單晶閘管。每個晶閘管都由自己的晶閘管發射 高度同步和隔離的柵極驅動器。這使得門
非常短 可接線，避免傳統中已知的危險熱點 晶閘管開關設計。貝爾克晶閘管開關可安全操作 在物理上可
能的最高 DI/DT 和 DV/DT 速率和 盡可能高的峰值電流，沒有任何可測量的壽命下降 期望。BEHLKE晶
閘管開關是真正的柵極控制，而不是 從負載電路中獲取點火能量。這允許安全 從幾乎 0 V（提供足夠的
咬接電流）切換到 最大電壓不受任何限制。
這些開關是 隔離至少 150% 的最大工作電壓，以便 無需付出很大的努力即可實現高邊開關應用。在 為了
節省成本和建筑體積，特別是在低邊開關中 應用（例如撬棍電路），所有BEHLKE晶閘管開關都可以也可
提供可選的非對稱隔離，例如 200 正極為 kV，負極為 30 kV。特殊隔離 可通過定制隔離電壓滿足電壓
要求 每個晶閘管開關型號的額定值，無論其工作情況如何 電壓。“常規”隔離電壓選項范圍為 40 kV
至 200 kV（可選.ISO-40、ISO-80、ISO-120、ISO-200）。一 “醫療 根據歐洲安全標準獲得的認證可
在 請求。1 至 150 kV （AC/DC） 之間的任何定制電壓以及任何 可在 1 至 100 kA 之間定制峰值電流，
交貨時間 大約4-8周。我們不對定制交換機收取額外費用，如果 它們可以在現有平臺上實現。請咨詢貝爾克。
為了并聯多個晶閘管開關，它們是 配備同步 I/O。此功能可確保同步 觸發并禁止其他開關模塊的觸發輸
入，如果 一個開關因故障條件（例如過熱）而關閉。由于強大的電磁 場，這可能是由 開關，一個獨立的
控制單元（選件 SEP-C） 建議用于 感應回路面積較大的所有情況。
尤其適用于非常大的開關模塊，如果 di/dt > 5 kA/μs。 為 我們推薦使用中小型開關模塊的應用
印刷電路板（最終采用多層技術）到 最小化雜散電感并保持感應區域 循環小。
印刷電路板設計 保證 也是整個電子系統的可重現EMC行為。 在任何情況下，請確保負載圈與 控制圈避
免磁反饋效應，否則 內部安全電子設備將檢測故障情況和開關 每次射擊后將被鎖定 2 秒。大多數開關通
過以下方式指示這一點 紅色指示燈。
所有貝爾克晶閘管開關均為 可選配接地冷卻法蘭（選件 GCF），帶 鍍鎳銅散熱片（選件CF），帶石墨
散熱片 （選件 CF-GRA，帶陶瓷散熱片（選件 CF-CER），帶水 冷卻（選件 ILC），用于非導電冷卻劑
的直接液體冷卻 （選件 DLC）或帶陶瓷冷卻表面（選件 CSS）。
為了避免電暈放電從高處的散熱片 電壓電位 我們建議直接液體冷卻（選件DLC）或陶瓷散熱片 （選件
CF-CER）或水冷（選件 ILC）用于冷卻 電壓高于 40 kV。
四、Behlke產品型號
behlke FDA 100-150
behlke FDA 100-300
behlke FDA 100-75
behlke FDA 1500-300
behlke FDA 160-150
behlke FDA 160-300
behlke FDA 800-75
behlke FSWP 51-02
behlke FSWP 71-02
behlke FSWP 91-01
behlke GHTS 100
behlke GHTS 100 A
behlke GHTS 30
behlke GHTS 30 A
behlke HTS 05-160-F
behlke HTS 051-120-B
behlke HTS 051-260-B
behlke HTS 051-64
behlke HTS 10-70-F
behlke HTS 100-12-B
behlke HTS 91-02-HB-LC-C
behlke HTS 91-05-C
behlke HTS 91-06
behlke HTS 91-06-LC
behlke HTS 91-12
behlke HTS 91-12-LC
behlke HTS 91-320-FI
behlke HTS 91-480-SI
behlke HTS 91-80等系列
