PCFAWD系列自清潔和雙向蝶閥-原廠意大利Procom

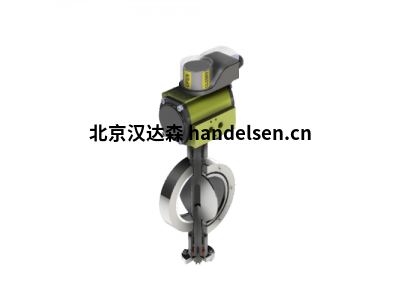

Procom蝶閥PCFAWD系列



PCFAWD系列的自清潔和雙向蝶閥用于幾乎所有工業過程中的流體停機和調節。 它們具有很高的耐腐蝕性和耐磨性，因為它們只與流體接觸密封座和閥瓣。 閥門外部部件的保護由環氧樹脂或聚氨酯涂料提供。

密封座根據需要提供不同的材料，用尼龍或金屬支架加固，以確保幾何穩定性;其特殊的輪廓還允許在法蘭之間組裝閥門，而無需使用額外的墊圈。圓盤的形狀可最大限度地減少壓降、旋轉力和湍流，從而優化流量值。由于沒有緊固件的軸/盤浮動聯軸器，它還在密封座內部自定心。



它們符合 ISO 5752、BS 5155、DIN 3202、K1、API 609、MSS SP 67 標準，可與任何類型的氣動或電動執行器耦合。PCFAWD 系列是指帶閥體鉆孔的晶圓形閥，用于通過法蘭聯軸器，PCFALD 系列是指帶螺紋孔的凸耳形式。主要特征（材料、組件列表、重要尺寸）是兩個系列的共同特征。



技術規格：

閥門尺寸：DN40至DN400

•工作流體：水、海水、水蒸汽（Pmax 10 bar）、空氣、中性氣體、酸、蘇打、醇、油衍生物（始終檢查與AISI 316和閥座材料的兼容性）

•工作流體溫度：

? PTFE閥座：-10°C÷+150°C

? EPDM HT閥座：-10°C÷+180°C

? EPDM閥座（1）：-10°C÷+120°C

? 氟橡膠閥座：-10°C÷+200°C

? 丁腈橡膠閥座：-10°C÷+100°C

? 硅膠閥座：-10°C÷+150°C

? NR座椅：-20°C÷+80°C

•車身連接

? 根據EN1092 PN10/PN16進行鉆孔

? 根據ISO 5752-1988標準進行測量



閥體材料：

? STD執行：采用環氧漆保護的球墨鑄鐵GGG40（GJS-400 EN 1563）；

? 應要求：不銹鋼AISI 316 CF8M

•閥瓣材料：

? STD執行：AISI 316不銹鋼（CF8M），

? 應要求：PTFE覆蓋AISI 316不銹鋼

•軸材料：

? STD執行：AISI410不銹鋼；

? 根據要求：AISI 316或AISI 304不銹鋼，鍍鎳C鋼

•密封材料：

? STD執行：PTFE或EPDM HT閥座；

? 根據要求，涂層材料：EPDM、NBR、氟橡膠、硅橡膠、丁腈橡膠NR；

•杠桿材料：涂漆鋁

•氣動/電動執行機構支撐法蘭符合ISO5211
