AQ 超聲波控制器 D72 / DP72 30V DC / AC 500mA

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

通過使用超聲波監測流過空氣傳感器的液體中的氣泡。在空氣傳感器內部，兩個低強度超聲波束在垂直于液體流動的方向上穿過液體路徑傳輸。

如果氣泡移動到超聲波束之一中，則超聲波將部分偏轉并且超聲波的強度降低?？刂破鞑粩鄿y量超聲波的強度，如果強度低于閾值，則檢測到氣泡。液體中的致密顆粒也可以以類似的方式偏轉超聲波，因此可以被檢測到。

非常低靈敏度和非常低靈敏度的測量使用不同的測量技術。它測量空氣傳感器壁中的超聲波振動如何因內部液體的存在而受到抑制。

測量精度取決于空氣傳感器的校準程度，流速，液體類型，空氣傳感器的安裝方式以及單個氣泡或許多氣泡以及空氣傳感器尺寸。

技術參數：

重量：210克

工作溫度：0°C至50°C

供電電壓：24V±3VDC

電流消耗：最大200mA

繼電器：1-4個自由觸點（電源關閉時打開）

最大負載：30V DC / AC 500mA

所有四個繼電器都連接到一個公共端子（端子3）

防護等級：IP20

環境濕度：0％-90％

測量頻率：1.1 - 2.2 MHz

平均輸出功率：10mW

連接到：空氣傳感器：2個FCP / FCS / SAC

液位開關：4個LS / RS

液位傳感器：2個LSF

基本配置：

應保護超聲控制器D72免受灰塵和水的影響。

它被安裝在一個DIN導軌上，它很容易卡入，可以通過向上推和彎曲頂部來移除。

通常它安裝在一個柜子里。 通過拉出連接器可以取下綠色連接器端子。

超聲控制器應按照國家法規進行安裝。 具有所需知識的人員應執行安裝。

可選配置：

空氣傳感器模式：空氣傳感器監測流動液體中氣體或顆粒的存在。

空氣傳感器非?？煽壳乙子谑褂?。兩個空氣傳感器可以連接到一個

超聲控制器。

電平轉換模式：電平轉換器是一個小型傳感器，連接到外部

容器可以感知容器內液體的存在而不會(huì )在容器中形成孔

容器。四個液位開關可以連接到一個超聲控制器。

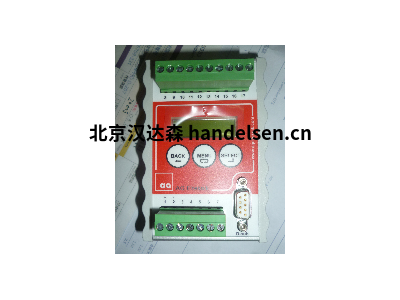

瑞典AQ超聲波控制器D72

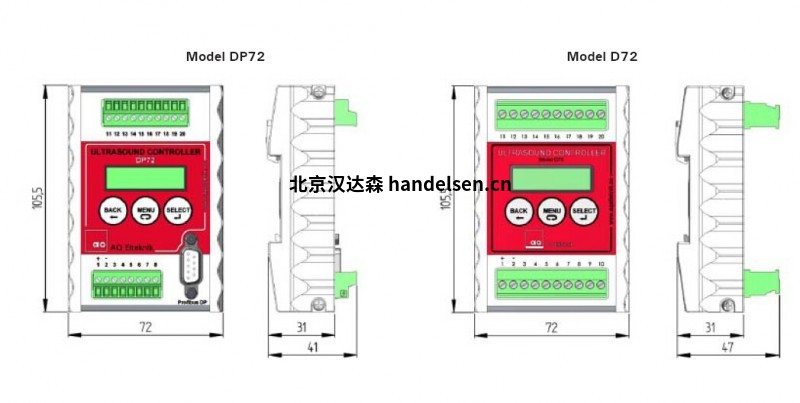

超聲波控制器D72 / DP72的技術數據：

重量                         210 g

工作溫度                   0°C to 50°C

電壓                         24V ± 3VDC

最大電流                  200 mA

繼電器 1-4               自由觸點（斷電時打開）

                               最大負載：30V DC / AC 500mA

                               四個繼電器都連接到一個公共端（終端3）

防護等級                  IP20

適用濕度                  0%-90%

測量頻率                  1.1 - 2.2 MHz

平均輸出功率           10mW

可連接設備               氣泡傳感器：2個FCP系列或FCS系列或SAC系列

                                液位開關 4個 LS系列或RS系列

                                Level Sensor: 2 pcs LSF

DP72也可以連接到Profibus DP

Profibus DP                  最大比特率1500kbit / s
