德國Steute 175099防爆聯鎖裝置 EX AZP 415

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

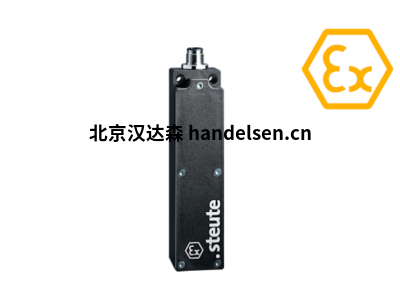

Steute EX AZP 415

防爆區 1 和 21

彈簧鎖定原理

通過氣缸釋放

通過雙臂曲柄系統輕松打開壓力門

高鎖定力 3500 N

接球

配線室

僅適用于粉塵 Ex zone 22 的特殊版本可用

筆記

執行器不包含在開關的交付范圍內

1 個額外的電纜密封套 M20x1.5 包含在交付中

技術數據

適用標準EN 60947-5-1、EN ISO 14119、EN 60079-0、EN 60079-1、EN 60079-7、EN 60079-31、EN ISO 13849-1

外殼鋁壓鑄，搪瓷飾面

覆蓋鋁，搪瓷飾面

執行器金屬鋅

開關類型類型 2

編碼水平低編碼

擰緊力矩蓋板螺絲：0.5 … 0.6 Nm

開關插件 M3 螺絲連接端子：。0.6牛米

防護等級IP 67 符合 IEC/EN 60529

B 10 天（10 % 負載）200萬

TM _限度。20年

開關插入2 個 Ex 95

聯系材料銀

切換系統緩慢動作，主動斷開 NC 觸點

開關元件1 NC/1 NO 觸點 + 1 NC/1 NO 觸點

聯系螺釘連接端子

電纜橫截面分鐘。0.2 mm² / AWG 24，1.5 平方毫米/AWG 16

電纜入口2 x M20 x 1.5

夾緊范圍7 … 12 毫米

額定沖擊耐受電壓 U imp4千伏

額定絕緣電壓 U i250伏

約定發熱電流I6個

額定工作電流/電壓 I e /U e6 安/250 伏交流電；0.25 安/230 伏直流電

使用類別AC-15

短路保護6 A gG/gN 保險絲

解鎖氣缸，大值 允許 3 - 7 巴；管直徑 4 毫米

環境溫度T6：–20 °C … +40 °C；

T5：–20 °C … +55 °C

操作周期限度。1200/小時

輟學延遲< 50 毫秒

機械壽命> 100 萬次操作

鎖緊力 F3500 牛頓

一體式抓球鎖緊力50 - 200 N，可調

沖擊能量限度。7焦耳

防爆標記II 2G Ex de IIC T6/T5 Gb,

II 2D Ex tb IIIC

T80 °C/T95 °C Db

IECEx Ex de IIC T6/T5 Gb,

Ex tb IIIC T80 °C/T95 °C Db

批準DMT 02 ATEX E 255 X

IECEx BVS 07.0018X

類型 物料編號

Steute Ex AZP 415 1Ö1S/1Ö1S1175099

Steute 執行器

類型 物料編號

Steute 直線執行器 AZM 415-B11171889

類型 物料編號

Steute 靈活的執行器 AZM 415-B21171890

Steute 靈活的執行器 AZM 415-B31171892

類型 物料編號

Steute 帶手柄的執行器 AZM 415-B4pS1172016

類型 物料編號

Steute 執行器 AZM 415-B30-011184310

Steute 執行器 AZM 415-B30-021182251

Steute 執行器 AZM 415-B30-031172017

Steute 執行器 AZM 415-B30-041172018

Steute 執行器 AZM 415-B30-051186090

Steute Actuator AZM 415-B30-061186306

Steute 執行器 AZM 415-B30-071172019

Steute 執行器 AZM 415-B30-081172020
