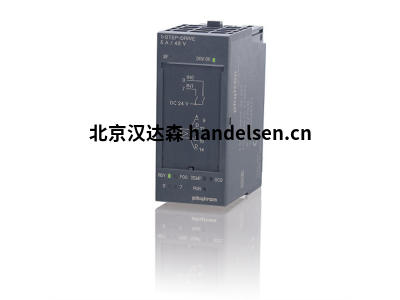

Phytron 一步驅動用于 SIMATIC ET 200S帶集成功率級的步進電機控制器

一、Phytron品牌介紹

Phytron追求的努力，通過數十年的經驗，已經出現了針對惡劣環境條件的自動化解決方案領域的高科技提供商。除了高精度的步進電機和帶有可選齒輪和反饋系統的線性執行器外，Phytron還提供了廣泛的電力電子設備和控制裝置，我們的全球客戶都從中受益。無論您在哪里選擇Phytron，我們的產品都會(huì )使用一種語言：在每個系列設備和每個單獨的解決方案中，對質量的熱情，對專業技能的要求和對高科技的要求都是相同的。對細節的熱愛自1994年以來已通過DIN EN ISO 9001、1997年至2016年通過了DIN EN ISO 13485以及2016年以來通過了DIN EN 9100認證。

二、Phytron公司應用場景：

也為用戶提供特殊環境下的配件，例如驅動器、電纜、減速箱等。

三、Phytron產品廣泛應用于：

機械工程，食品、包轉裝、醫學、航空的等行業。

Phytron 1-step Drive技術細節

• 帶集成功率級的步進電機控制器，用于
  SIMATIC ET 200S

• 1步驅動-5A-48V模塊成功完成了西門子的系統一致性測試。

• 適用于帶 2、（4-） 或 6 引線的 8 相步進電機的雙極控制

• 5 安培峰相電流，可調增量為 20 mA

• 24 至 48 V 電源直流

• 高達 1/512 微步

• 物理分辨率：每轉約 102，400 個位置（0.0035°/步）。應考慮使用帶計數器的編碼器進行微定位。

• 最大步頻：510，000步/秒

• 斬波器頻率可選：18、20、22 或 25 kHz

• 2 個數字輸入，用于限位和參考開關

• 診斷 LED（過流、過溫、駕駛指令或電機運行等）

• 控制器模式：相對和絕對定位，旋轉模式，移動到參考點,...

• 在線控制器參數設置和診斷

• 通過 TIA 博途 STEP7 編程（V12 至 V14）®®

• 工作溫度：0 至 +60 °C

• 短路保護、過載保護

• 認證：CE

• 供貨范圍：CD-ROM，包括配置文件 （HSP）、應用示例和手冊 （pdf）





Phytron 一步驅動用于 SIMATIC ET 200S帶集成功率級的步進電機控制器
