watt標準電機WAG 型號 B3整體電機

Watt 具有100Hz特性和全球電壓的電機

WATT EUSAS®電機是來自Watt Drive以客戶為導向的電機系統的高品質三相交流工業電機。EUSAS® 代表 EUrope - USA - ASia，意味著接線盒中的寬電壓范圍和簡單的電壓選擇器使電機能夠在全球幾乎任何電源電壓和頻率下運行。



100 Hz 特性 - 雙功率：

在變頻器操作中，可以使用 87/100/120 Hz 電壓/頻率特性控制 WATT EUSAS® 電機 無需特殊繞組。因此，相同尺寸的電機可以輸出高達兩倍的功率而不會(huì )過載。



Watt 連接模式：

Watt Drive 優質電機使用 9 針接線端子，因此可以通過其寬范圍繞組切換星形、三角形、雙星形和雙三角形。這樣，電機仍然覆蓋了全球大部分電源電壓。 EUSAS®電機（包括框架尺寸為100）可在以下電壓范圍內運行：220-240V （D）、110-120V （DD）、380-420V （Y） 和 190-210V （YY）。從框架尺寸 112 開始，以下電壓范圍是可能的：380-420V （D）、190-210V （DD）、660-690V （Y） 和 330-365V （YY） 分別用于 50 和 60Hz。



整體式電機WAR

EUSAS®整體式電機是WATT電機系統的一部分。所有功能和優勢都已實施并得到進一步發展。電機堅固耐用，符合行業的高要求，并且在短期內能夠承受過大的負載。

電機配有加固懸架，并直接內置在減速機中，從而實現了非常短、緊湊的設計。

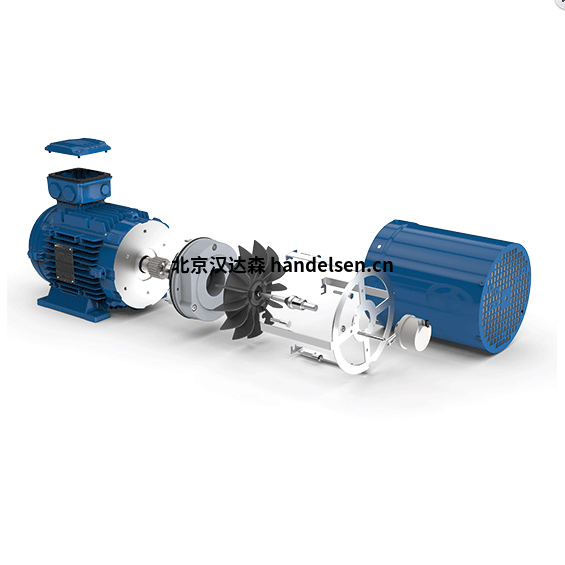

該標準配備制動端板作為 NDE 側（非驅動端側）。通過使用標準化電機模塊（有關更多信息，請參見“電機系統”），可以快速、經濟地實施客戶特定的解決方案。



技術數據

可能的極數：

2 極、4 極、6 極



IEC尺寸：63 - 250

性能區域 2 極：0.18 - 55kW

性能區域 4 極：0.12 - 55kW

性能區域 6 極：0.09 - 55kW

---------------------------

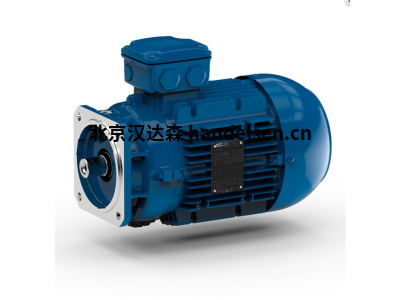

IEC標準電機WAG

WATT 標準電機符合以下IEC標準：



WAG 型號 B3 - （IEC - 標準 72-1 DIN 42673）



WAF 型號 B5 - （IEC - 標準 72-2 DIN 42677）



WAC 型號 B14 - （IEC - 標準 72-2 DIN 42677）



電機系統中的選項也可用于WATT 標準電機。



技術數據

可能的極數：

2 極、4 極、6 極



IEC尺寸：63 - 315

性能區域 2 極：0.18 - 200kW

性能區域 4 極：0.12 - 200kW

性能區域 6 極：0.09 - 132kW



EUSAS® 系統電機一覽：



寬范圍繞組，從 3x190V 到 3x690V，50/60 Hz，帶 9 個端子

與電壓高達 460 V （87/100/120 Hz） 的變頻器配合使用

可切換電壓（D、Y、DD、YY）

高效率符合 IE2、IE3 標準

重量輕

耐熱帶絕緣系統

工作溫度 -20°C 至 +40°C

帶有 50/60 Hz 數據的銘牌

熱保護：雙金屬開關和PTC熱敏電阻

WAR 型加強型軸承

轉子軸用于安裝編碼器、轉速表、逆止器等。

防護等級 IP55

絕緣等級 F

外殼材料：鋁（最大框架尺寸 200）、灰口鑄鐵（框架尺寸 225 至 315）
