LAM 可編程步進電機驅動器D50系列，帶 Modbus-RTU RS485 現場總線



LAM Technologies 是一家意大利工業自動化組件制造商，在市場上擁有 20 多年的歷史，是運動控制領域的領導者。



對客戶需求的持續關注和持續的技術創(chuàng )新創(chuàng )造了一系列具有競爭力成本的高性能產品，這些產品廣泛應用于許多細分市場。

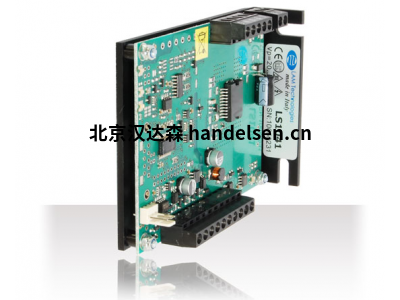

DS50 系列

可編程步進電機控制器，帶 Modbus-RTU RS485 現場總線



DS50步進電機可編程驅動器配備Modbus-RTU現場總線和通信接口RS485（RS232接口參見DS52系列和DS54系列USB接口）。



DS5x 系列概述

DS5x系列的雙極步進電機驅動器配有標準Modbus-RTU的現場總線和RS485（DS50系列），RS232（DS52系列）和USB（DS54系列）的通信接口。



到同一個網絡(luò )可以連接多達247個驅動器，甚至大小不同，可單獨或通過全局命令引用（由所有連接的設備同時執行）。



DS5x 硬盤采用最新的數字技術制造，提供高性能，毫不妥協。憑借1/128步進的分辨率（相當于25600.1°電機的8步/轉），它們可以驅動電機高達3000rpm，在許多情況下可以替代非常昂貴的伺服系統。



廣泛的型號范圍允許在電源電壓從 18Vdc 到 240Vdc 和相電流從 0.3Arms 到 10Arms（對應于超過 14Apk，也稱為 Imax）的產品之間進行選擇。極其緊湊的尺寸最大尺寸僅為100x35x119毫米（3.94x1.38x4.69英寸）。



可拆卸的接線端子和 DIN 導軌上的快速安裝使 DS5x 步進電機驅動器成為現代工業自動化要求的理想選擇。



運動

驅動器可以在速度和位置控制模式下工作，甚至可以在它們之間動態切換，也可以在電機運行時進行，而不會(huì )損失步進。



速度和/或位置設定點可以隨時更改，而無需等待先前定位的完成?？梢詫铀俸蜏p速參數執行相同的操作，因為強大的集成算法會(huì )在運動參數的每次變化時實時重新計算電機的新路徑。



編程

DS5x驅動器具有與DS30系列相同的編程特性，包括分配功能、條件跳轉、32位數學計算等。



此外，由于完整的I/O集以及自由聲明長度從8位到32位的變量的可能性，該產品特別靈活。



許多應用只需使用 DS5x 驅動器即可實現，避免了與使用外部控制器（PLC 等）相關的成本和復雜性。



免費軟件UDP Commander使編程變得簡單直觀，可供注冊用戶下載。該軟件以及指導用戶編寫程序，提供了強大的調試功能，這些功能對應用程序開發提供了寶貴的幫助。例如，調試工具允許監控程序的流程或更改其執行，插入斷點，實時顯示寄存器和用戶變量的內容，甚至可以在程序運行時手動更改其值。



輸入和輸出

該組 I/O 是完整的，包括數字輸入和輸出、-10/10V 模擬輸入和帶短路保護的 0/10V 模擬輸出。數字輸入范圍較寬（從 3V 直流到 28Vdc），可由 5V、12V 或 24V 驅動，無需外部電阻器。對于每個輸入，兩個連接都可用，從而實現NPN，PNP或混合連接。數字輸入也設計為由線路驅動器平衡輸出驅動。



電流控制和保護

步進電機的相電流通過專有算法精確控制，該算法在驅動器和電機上都具有低散熱。自動電流降低和動態控制有助于進一步保持較低的運行溫度，即使在重型應用中也是如此。



驅動器具有短路、過壓和欠壓以及過熱（熱保護）保護。創(chuàng )新功能可檢測電機相位損壞情況，即使在電機開始移動之前也能避免定位錯誤。



DS50系列具體型號：

DS5041

DS5044

DS5048

DS5073

DS5048

DS5073

DS5076

DS5078

DS5084

DS5087

DS5098

DS5041A

DS5044A

DS5048A

DS5073A

DS5076A

DS5078A

DS5084A

DS5087A
