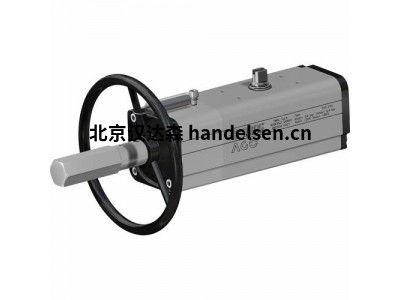

意大利OMAL手輪執行器DANV0060411S

意大利OMAL手輪執行器DANV0060411S

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

1.自潤滑的密封滑動軸承

降低活塞與缸筒之間的摩擦力；

即便長期停用，亦可避免密封件與缸筒發生粘連。

2.缸筒、套管和傳動軸的硬度超過50 HRC

更強的執行器內部抗力

3.缸筒和活塞之間的滾動摩擦

更小的摩擦力

4.滾動摩擦的十字滑塊(通過活塞和無傳動裝置的軸，將線性運動轉換為旋轉運動)。

活塞和傳動軸之間的摩擦力更小，從而減少零部件磨損

打開和關閉時有著更強的起動扭矩

相較于齒輪和齒條式執行器，其尺寸更小，安裝空間需求更低

相較于齒輪和齒條式執行器，其重量更小(-30% Kg/Nm)，建造基礎設施時可降低成本

相較于齒輪和齒條式執行器，其耗氣量更低，(雙效：-40% 空氣 cm³/Nm；單效：-20% 空氣 cm³/Nm)，能夠有效降低壓縮機的工作負荷，或直接使用小尺寸壓縮機。

5.滑動缸筒

得益于較低的表面粗糙度(0.15μRa)，可以降低軸承的磨耗。

自DAN15型號起接埠NAMUR電磁閥的接口

無需安裝額外基座

在OMAL自有設施內完成全部生產流程

對加工各個階段的管控

ATEX認證

可安裝于潛在易爆的環境內

高達SIL3等級的認證

更高的運行安全等級

技術參數

扭矩介于60Nm~3840Nm之間。

法蘭接口標準：EN ISO 5211

F05 - F07 - F10 - F12 - F14 - F16

符合15714-3標準

旋轉角度：92°(-1°，+91°)

起動扭矩：與供應壓力成正比；具體請參見表格。

對于任意一臺執行器，DA后的數字即對應于壓力為5.6bar時的起動扭矩(Nm)。

ATEX認證型號符合歐盟《2014/34/UE》ATEX防爆條例。*ATEX型號的代碼末尾處添加“YX”

運行條件

溫度：-20℃~+80℃。（特殊型號：高溫=-20℃~+150℃；低溫=-50℃~+60℃）

額定壓力：5.6bar；作業壓力：8.4bar。

流體源：無需潤滑且經過濾的壓縮空氣。

需要潤滑時，請使用與NBR材質相兼容的油料。

如有需要，我司制造的1/4轉氣動執行器可加裝手動操縱裝置。

單效和雙效型號均可集成這一裝置。

為了使系統良好運行并保持裝置的機械完整，使用手動操縱裝置執行任何操作之前，必須檢查并確保氣動執行器的壓縮氣體供應已斷開。

手動操縱裝置可直接作用于氣動執行器的主要機械傳動組件，操縱手輪的扭矩符合EN 12570標準，輸出扭矩值等于執行器的標定扭矩值。

DANV0060411S

DANV0060412S

DANV0106411S

DANV0120411S

DANV0180411S

DANV0240411S

DANV0360411S

DANV0480411S

DANV0720411S

DANV0960411S

DANV0960412S

DANV1440411S

DANV1440412S

DANV1920411S

DANV1920412S

DANV3840E1600A
