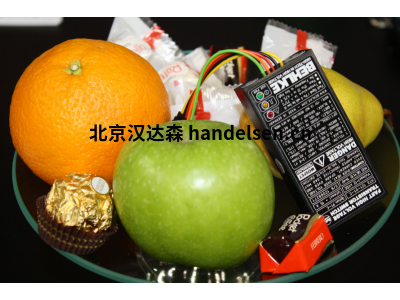

德國behlke高壓開關，用于電壓升高 在單開關或橋式配置中至 200 kV



貝爾克®（behlke)電力 電子，全球市場的領導者 高壓功率半導體電感器堆棧。 我們制造高壓固態開關，用于電壓升高 在單開關或橋式配置中至 200 kV，用于交流和 我們的交付計劃包括 超過600種標準開關和脈沖發生器基于高度靈活的 設計。 因此，可以進行許多技術修改， 以及完整的定制解決方案。



貝爾克開關的特點



經營 電壓從 500 V 到 200 kV

峰 電流從 15 到 16，000 安培 （pk）

二分噸 從 5 到 32 kAμs（取決于類型）

上升時間低至 0.8 ns（類型 取決于）

傳播延遲時間短，抖動低

連續工作頻率高達 3 MHz

爆裂 頻率。高達 10 MHz（取決于類型）

高達 200 kVDC 的安全電氣隔離

通過簡單的TTL信號（3-6V）輕松控制

有源輸入濾波器可實現出色的EMC性能

不 短脈沖下的危險不穩定性

內部時鐘同步以實現低 EMI

帶快速熱觸發的安全電路

故障信號輸出和抑制輸入 （TTL）

保證溫度范圍 -40 至 70 C

各種被動和主動冷卻選項

用于固定和可變導通時間的開關

半橋和全橋開關（推挽式）

經濟高效的放電開關

所有開關均可用于直流和交流

高度可靠 - 5 年保修



BEHLKE 高壓輸送方案：

快速高壓開關

高壓脈沖發生器

高壓 二極管

高壓組件和介質液體冷卻



高速高壓開關： 我們正在快速設計和制造 單路高壓固態開關模塊和推挽式 交換機配置，在 MOSFET、SiC、IGBT、MCT 和晶閘管技術，用于交流和直流，用于 電壓高達 200 kV。固態 切換程序 分為兩個基本類別： 具有固定導通時間的開關 （產品組 A 到 B4） 以及具有可變導通時間的開關（產品組 C1 至 C8）。



快速高壓二極管：快速 高壓二極管組件，用于 續流用途，在高達 200 kV 的電壓和高達 10 kA 的峰值電流下具有 80 ns 的恢復時間（FDA 型號系列）。FDA 二極管組件可作為單二極管、雙二極管或二極管網絡(luò )提供 用于 MOSFET 或 IGBT 開關的串行阻斷二極管。所有BEHLKE高壓二極管均采用經濟高效的塑料外殼或上述冷卻選項。



 可根據要求提供定制的高壓二極管。 介質液體冷卻： 我們提供基于介質冷卻劑（PFPE、PFC、HFE），包括智能泵單元、熱交換器、冷卻板、冷卻箱、主動和被動散熱器、流量傳感器、快速接頭、適配器、管道和冷卻劑 （產品 F組）。 高壓部件： 高壓薄膜電阻器、高壓質量電阻器、高壓陶瓷電容器、高壓探頭、高壓電纜（G組產品）





常見型號：

behlke HTS 11-14-C 1.2KV 140A

behlke HTS 21-07-C 2.4KV 70A

behlke HTS 31-06-C 3KV 60A

behlke HTS 31-05-C 6KV 50A

behlke HTS 41-05-C 4KV 50A

behlke HTS 61-03-C 6KV 30A

behlke HTS 71-02-LC-C 7.2KV 20A

behlke HTS 91-02-C    9KV 20A

behlke HTS 121-01-C   12KV 10A

behlke HTS 181-01-C   18KV 10A

behlke HTS 61-06-C    6KV 60A

behlke HTS 101-02-LC  10KV 20A

behlke HTS 91-05-C    9.6KV 50A

behlke HTS 121-03-C   12KV 30A

behlke HTS 181-02-C   18KV 20A

behlke HTS 241-01-C   24KV 10A

behlke HTS 361-01-C   36KV  10A
