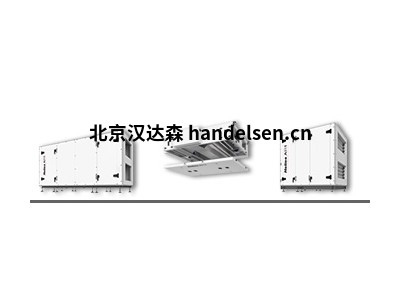

在Helios AlR1 XC系列的開發過程中，重點已經放在了懸吊系統天花板的安裝情況上。其結果是新一代的天花板通風裝置，具有智能維護解決方案和極其緊湊的裝置尺寸。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　即使空間有限，也可以很容易地將電動或溫水輔助加熱器電池集成到單元中。外部冷卻模塊可以直接安裝在機組的供氣口上，因此也保證了在有限空間內的安裝。

　　套管

　　面板結構中的緊湊外殼由Aluzinc鋼板制成，四周用50mm礦棉隔熱，以實現最佳的隔熱和隔音效果。外殼所有側面的耐腐蝕涂層，RAL 7047，腐蝕等級C4，內部為Aluzinc鋼板。光滑的內表面符合衛生標準VDI 6022的最佳清潔衛生要求。檢查開口位于機組下側，便于接近所有機組部件，并實現最佳清潔和維護。側面上用于更換濾清器的附加檢查開口。排氣和供氣側的不銹鋼冷凝液托盤?？蔀槊糠N尺寸的機組選擇相應的冷凝泵。XC機組的設計使得電動或熱水輔助加熱器可以很容易地安裝在通風機組中，甚至可以進行改裝。

　　外殼和密封等級符合DIN EN 1886

　　開啟時的熱絕緣

　　12

　　熱橋接接觸器

　　待定2

　　機械穩定性

　　第2頁

　　超壓情況下的外殼泄漏

　　L1級

　　低壓情況下的外殼泄漏

　　L1級

　　過濾器旁路泄漏

　　功能9

　　熱交換器

　　Eurovent認證的交叉逆流板式熱交換器由鋁制成，熱效率高達90，符合EN 308標準。熱交換器具有很高的密封性，因此特別適合有氣味傳播風險的應用。作為標準配置，熱交換器模塊具有用于夏夜冷卻的自動旁通風門機構。電預熱器(標準設備)在非常低的外部溫度下加熱外部空氣。因此，它防止了熱交換器的凍結，并保證了其安全運行以及整個加熱期的最佳熱回收。

　　風扇

　　減振風機位于機組內，由自由輪、后彎離心葉輪組成，通過低能耗、低噪音的可變EC電機直接驅動。高性能塑料葉輪在兩個級別上實現動態平衡?？赏ㄟ^(guò)0-10V信號進行可變控制。將插頭連接到所有電氣部件，以簡化維護工作。Eurovent認證的E4級EC電機具有非常低的SFP值和高的能量效率。

　　管道布線

　　將外部空氣、排氣、抽取空氣和向管道或管道系統供應空氣進行精細連接。適配器可選擇作為單元附件，用于適應圓形管道系統

　　控制系統

　　通風裝置已交付，可通過現代化的全方位控制系統進行操作?？刂葡到y連接在裝置側面的接線盒中，便于維護、工廠接線和功能測試。有兩個控制器可供選擇(所需附件)

　　控制功能概述：

　　在通風模式之間選擇恒定容量CAV、恒定壓力CAP(需要附件)或恒定速度CRPM(%)

　　多種可能的操作模式和級別。

　　通過濕度或室內空氣質量傳感器進行自動控制(最多可連接三種傳感器類型和最多18個傳感器)。

　　)通過綜合每周計劃實現自動操作

　　工作模式免費(也有夜間冷卻/旁路功能)和主動冷卻(使用冷卻寄存器)

　　)調試助理，用于機組和配套附件的簡單、快速和無故障調試。

　　通過BACnet或Modbus連接到中央建筑控制系統。集體故障信號的數字輸出

　　關于太陽神控制系統的更多信息可以在第140頁找到。

　　配件

　　Helios AR1裝置有許多附件組件可供選擇。在以下產品頁面上可以找到Helios單元的詳細概述和配套配件。

　　Type

　　ELF-AIR1 XC 500/ePM10 50%/96

　　ELF-AIR1 XC 700/ePM10 50%/96

　　ELF-AIR1 XC 1400/ePM10 50%/96

　　ELF-AIR1 XC 2200/ePM10 50%/96

　　ELF-AIR1 XC 3200/ePM10 50%/96

　　ELF-AIR1 XC 500/ePM1 55%/96

　　ELF-AIR1 XC 700/ePM1 55%/96

　　ELF-AIR1 XC 1400/ePM1 55%/96

　　ELF-AIR1 XC 2200/ePM1 55%/96

　　ELF-AIR1 XC 3200/ePM1 55%/96
