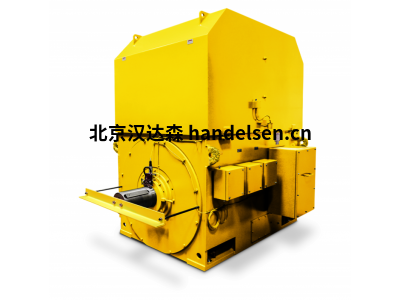

MENZEL水冷鼠籠電機的標準設計（IC 81W + IC 86W）

MENZEL水冷鼠籠電機的標準設計（IC 81W + IC 86W）

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　MONZEL水冷鼠籠式電機特別適用于惡劣操作環境和空間條件受限的工業應用。由于其緊湊的設計，IC 81W 和 IC 86W(空氣-水熱交換器)的冷卻類型可以提高電機功率和優化減振效果。MENZEL 水冷鼠籠式電機符合 DIN IEC 23 第 55 節的防護等級 IP 34 和 IP 5，可根據要求提供替代防護等級。

　　除了我們的水冷鼠籠式電機外，我們還提供以下冷卻類型的三相異步電機：IC 01、IC 06(開路通風)、IC 411、IC 416(肋冷/表面通風)、IC 511(管道冷卻)和 IC 611、IC 616 和 IC666(空冷)。

　　建筑類型：IM B3、IM V1(可隨時進行特殊設計)

　　防護等級：IP23， IP 55， IP 67

　　電壓：從 380 V 到 13800 V

　　功率范圍：高達 25000 kW (25 MW)

　　框架尺寸：從315到900

　　用于電網和逆變器運行

　　接線盒：上方，可旋轉 4 x 90°，側向可選

　　電機外殼：灰口鑄鐵或焊接鋼

　　熱利用率：F/B

　　我們的水冷籠式電機可根據要求提供特定應用的特殊設計。

　　水冷鼠籠式電機的可用額定電壓

　　我們的水冷電機帶有鼠籠式轉子，可用于不同的標稱電壓。我們能夠根據要求實現所有特殊電壓或偏差電壓公差。

　　50 Hz 時的標稱電壓

　　低電壓：380 V、400 V、440 V、480 V、500 V、525 V、575 V、690 V

　　中高壓：2.300 V、4.160 V、6.000 V、6.600 V、11.000 V、13.200 V、13.800 V

　　60 Hz 時的標稱電壓

　　低電壓：380 V、400 V、500 V、690 V

　　中高壓： 3.000 V， 3.300 V， 5.000 V， 5.500 V/ 6.000 V， 6.300 V， 6.600 V， 10.000 V， 10.500 V， 11.000 V

　　水冷鼠籠式電機(IC 81W和IC 86W)的優點

　　非常安靜，因為沒有外部風扇。適用于極端環境條件

　　高效冷卻，因此具有高性能和扭矩密度

　　即使在電機不運轉時也能冷卻

　　由于轉速高，電機尺寸小

　　通過封裝電機實現內部保護

　　模塊化電機設計：空氣-水冷 (IC 81W + IC 86W) – 特性

　　MENZEL 鼠籠式電機采用空氣-水冷，采用模塊化設計，專為低壓、中壓和高壓應用而設計。在我們的模塊化MEBKSW系列中，我們提供具有靈活設計的鼠籠或短路電機。

　　我們的模塊化MEBKSW風冷電機的基本設計基本相同，因此確保了較低的生產成本。同時，它使我們能夠提供多種保護和安裝類型。因此，我們的風水冷卻電機可以適用于所有可能的工業用途。

　　風水冷鼠籠式電機相對于風冷的優勢

　　在變頻器上運行

　　水冷鼠籠式電機的典型用途(IC 81W 和 IC 86W)

　　水冷鼠籠式電機主要用于極端環境條件普遍存在的地區。例如，這適用于含有大量灰塵、纖維、橡膠顆粒和磨蝕性材料或污垢或濕氣特殊影響的工業廠房。

　　水冷鼠籠式電機也用于具有熱回收功能的工業和生產工廠。電機產生的廢熱可以重復使用。其他常見的使用區域是室溫或輻射溫度升高的工廠，或空調區域中的工廠，其中散熱不能直接傳遞到環境中，例如壓縮機站、測試區或壓縮機房。
