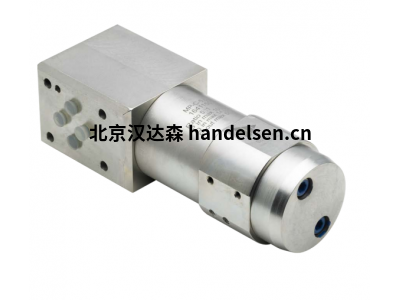

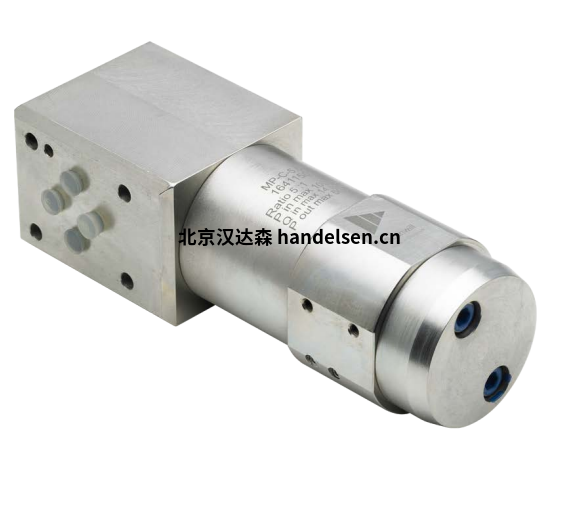

丹麥 SCANWIL MP-C-1.5 增壓器使用說明
丹麥 SCANWIL MP-C-1.5 增壓器用于底板安裝
接口CETOP 3/NG6
根據ISO 4401-03-02
和DIN 24 340
過濾要求
標稱10µm或更好，最大19/16
根據ISO 4406或與標準液壓油和水一起使用
乙二醇（最低5%乙二醇）。優選粘度范圍
20-46立方英尺
SCANWIL MP-C是為CETOP 3/NG6底板設計的
安裝，并且應位于
堆疊系統就在基板的頂部。
只能由經過培訓的人員進行安裝。
在系統啟動期間
建議確保沒有空氣滯留在
系統，因為這可能會(huì )導致功能問題
。
SCANWIL MP-C是一種安裝在底部的液壓增壓器
設計用于將供應的泵壓力增加到更高的端部
壓力（僅適用于流體）。強化率是固定的，并且
末端壓力總是與供應的壓力成比例
壓力圖1顯示了MP-C增強器的示意圖
增加單作用或雙作用氣缸中的壓力。
當將流量施加到Ainlet端口并將Binlet端口連接到儲罐時，泵的全部流量將直接通過
增壓器止回閥CV1、CV2和POV（可選）至
A通向氣缸的出口，使連桿在泵處向外移動
速度當氣缸充滿并且壓力達到
增壓器活塞自動升至泵壓
將壓力增加到設定的末端壓力。保持
連接的泵確保增強器自動工作
以保持氣缸中的端部壓力，以防
壓力下降。
如果POV是集成的，則可以通過
換向閥上位于
SCANWIL MP-C增壓器，將Ainlet連接到油箱和
Binlet至泵。這將打開POV，創(chuàng )建一個自由通道
從出口返回油箱。
SCANWIL MP-C系列型號
丹麥Scanwill斯堪韋爾MP-C-1.5
丹麥Scanwill斯堪韋爾MP-C-2.0
丹麥Scanwill斯堪韋爾MP-C-3.4
丹麥Scanwill斯堪韋爾MP-C-4.0
丹麥Scanwill斯堪韋爾MP-C-5.0
丹麥Scanwill斯堪韋爾MP-C-7.0
丹麥Scanwill斯堪韋爾MP-C-9.0
