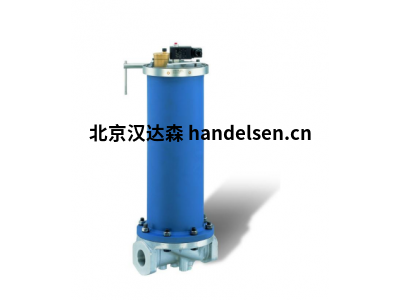

FG 低壓過濾器Pi 1500,用于現代液壓系統的高性能過濾器



公司介紹：



Filtration Group GmbH



位于巴登符騰堡州厄林根的FG過濾集團公司，是美國麥迪遜工業公司下屬的過濾集團公司的一部分。該德國公司是工業過濾技術部門的一部分，也曾是馬勒集團的一部分。Filtration Group GmbH包含德國厄林根和漢堡的工廠、位于羅馬尼亞、中國和日本的工廠。德國子公司在全球擁有超過700名員工。FG過濾集團有限公司在全球市場的分離領域，流體過濾領域，空氣凈化領域和工藝過濾領域上，建立了自己的一個龐大的高性能和創(chuàng )新的產品范圍。



低壓過濾器Pi 1500



1.特征

用于現代液壓系統的高性能過濾器

提供管道安裝

模塊化麗統

通過最佳流量設計實現最小壓降

緊湊型設計

目視/電氣/電子維修指示燈

螺紋連接

優質過濾器，易于服務

配備高效玻璃纖維P5濾節

Beta級元件符合IS016889多通道測試

口具有高壓差穩定性和耐臟能力的元件



技術規格





公稱壓力:        10/25公斤(40,360佛平方英寸)

溫度范圍:        -10提氏度至120攝氏度

                      (根據要求提供其他溫度范圍)

旁路設置:         約3.5巴+-10%

過濾頭材質：    GAL

過路據外殼材料: St

密封材料:        NBR

維護指標設置:2.2bar +-10 %



檢修指示好電氣數據

最大電壓:交流250伏/直流200伏

最大電流:1A

接觸負荷:70 W

保護類型:IP 65插入和安全狀態



開關功能可以通過轉動電動上部來改變



部件180°（常閉觸點或常開觸點）。這個



交貨狀態為常閉觸點。通過感應



直流電路應使用合適的保護電路



考慮。進一步的維護指標細節和設計如下



可在維護指標數據表中找到

我們提請注意，所示的所有數值均為平均值



在應用的特定情況下并不總是出現的值。



我們的產品正在不斷地進一步發展。因此，值、尺寸和權重可能會(huì )發生變化。



我們建議就我們的過濾器在



受歐盟指令94/9 EC（ATEX 95）管轄的區域。標準版本可用于基于礦物油的液體（對應于指令97/23 EC第9條第2組中的液體）

標稱壓力為10 bar的外殼標準配備空氣



放氣閥。



型號；



Type

Pi 15035/10-057

Pi 15035/10-058

Pi 15035/10-068

Pi 15035/10-069

Pi 15035/25-057

Pi 15035/25-058

Pi 15060/10-057

Pi 15060/10-058

Pi 15060/10-068

Pi 15060/10-069

Pi 15060/25-057

Pi 15060/25-058



Type

Pi 2S063 RN Sm-N 2

Pi 21063 RN PS 3

Pi 22063 RN PS 6

Pi 23063 RN PS 10

Pi 24063 RN PS 16

Pi 25063 RN PS 25

Pi 2S063 RN Sm-N 2

Pi 21063 RN PS 3

Pi 22063 RN PS 6

Pi 23063 RN PS 10

Pi 24063 RN PS 16

Pi 25063 RN PS 25
