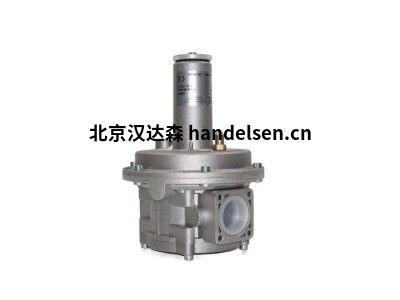

意大利MADAS 燃氣 空氣比例調節閥 AG/RC系列
王新宇
QQ：2668476640
手機微信同步：13390167995
電話：010-64714988-216
傳真：010-64714988-668
郵件：2668476640@qq.com |
|
意大利MADAS(馬達斯)AC/RC系列是一種新型的燃氣與空氣比例調節閥。它主要應用在諸如各種工業窯爐、燃燒爐等需用燃氣與空氣比例調節的地方。是按照UNIEN12067-1 和UNIEN 12078 準則制造，并獲得歐洲CE 認證和ISO9001質量認證的最新型燃氣設備
AG/RC系列
燃氣 空氣比例調節閥
技術參數:
1.閥體材料:壓鑄合金鋁
2.密封材料;NBR橡膠
3.金屬內件:不銹鋼和黃銅
4.適應溫度:-15℃-+60℃
5.調節范圍:燃氣/空氣:1/1或1/2-1/20
6連接方式:螺紋接口(DNI5-DNSO)符合EN10226標準
法蘭接口(DN65-DN100)符合ISO7005 標準
7.燃氣壓力調節:0.2mbar-120mbar
8.燃氣最高壓力:500mber
9.適用介質:煤氣、天然氣、液化石油氣等無腐蝕性氣體
10.公稱壓力;PN16
功能與安裝:
-空氣/燃氣比例調節間是在空氣壓力變動時，保持空氣、燃氣比例恒定的設備 -它可以使空氣/燃氣比例達到1:1 或混合比例數從1:2至 1:20
-空氣/燃氣比例調節閔必須按氣流流動方向安裝，按箭頭(在閥體上)所指方向水平安裝。(按安裝示例)。
一進氣端壓力必須高于控制端壓力。
一為了使空氣/燃氣比例達到1:1,必須直接把圖示中空氣取樣管③和連接器①合適的連接 -為了使空氣/燃氣比例從1:2到1:20,必須調節如圖所示的調節器調節流量。 -安裝如安裝圖所示。
一空氣壓力表與圖示中④連接 -調節圖示中⑤確?？諝忭槙?/div>
-通過調節圖示中②達到所要求的空氣設定值
調節方法:
燃氣/空氣比例調節:1:20設定:空氣壓力:0-400mba
然氣壓力:0-20mbar
1.先將圖示中②螺絲擰緊,關閉氣源
2.調節伺服馬達?？諝鈮毫ψ罡咴O定在400mbar
3.慢慢擰開圖示中②螺絲，然后調節圖示中⑦調節螺絲，使燃氣出口壓力設定20mbar(在壓力表上可讀出)。
這樣整個設定結束。當空氣壓力在0-400mbar變化時，感氣壓力在0-20mhar之間
