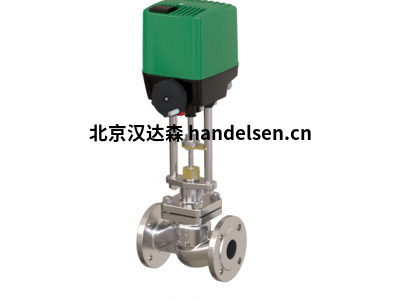

RTK 電動執行器，提供多種驅動速度和所有標準電壓



關于我們



Regeltechnik Kornwestheim （RTK） 是歐洲領先的工業控制閥和相關產品制造商，擁有積極進取的員工、先進的生產環境以及對持續改進的堅定承諾。RTK產品廣泛用于許多操作應用：工廠平衡，鍋爐系統，過程控制，冷凝水系統，區域供熱，液位控制，主蒸汽系統，過程控制和過程加熱。



REact 15 E

電動推桿

堅固的模塊化設計涵蓋了 675 – 3370 lbs.

力的廣泛驅動力。提供多種驅動速度和所有標準電壓，為客戶提供

滿足其需求的執行器。提供許多選件和附件，

包括兩個額外的限位開關（供客戶使用）作為標準配置。這些執行器

還具有經過認證的液壓故障關閉功能，并標配手動操作手輪

。

選項

液壓和電動緊急關閉裝置。該裝置為帶電動

執行器的閥門提供了經過驗證且可靠的故障安全選項。即使在大壓差下，該裝置也能

平穩關閉/打開。關閉時間可以調整以滿足系統

要求。無需任何外部

組件或接線即可自動返回閉環控制。這可確保閥門在工廠恢復正常運行后

立即恢復正常工作。



品牌： RTK

類型： 同步交流電機

類別

電動>執行器

市場

工業>水和廢水

工業>紙漿和造紙

油漆和顏色

工業>采礦

工業>化工

工業>食品和飲料

工業>核能

工業>石化

消防

紡織

工業>加熱和冷卻

工業>工業鍋爐

產品設計

線性執行器

好處

電動執行器

所有閥門均配有電動執行器。這些

執行器提供比同類氣動

執行器更高的驅動力。

每個執行器版本都

提供廣泛的工作電壓和驅動速度，確保執行器

是針對每種應用量身定制的。

由于齒輪

和電機固有的剛度，這些致動器有效地緩沖了極端流動條件下的高流體動態力

。

這些執行器提供各種附件，包括

反饋電位器、定位器、液壓和電氣故障安全

單元，提供業內最佳的范圍。



通過 NEMA、NRTL、CE 和 IP 等行業標準認證。



2 堅固的模塊化工業設計，涵蓋廣泛的驅動

力、速度和工作電壓。



3 提供多種選項，包括反饋電位計、

定位器和兩個額外的限位開關作為標準配置。



性能數據

技術數據

類型 REact 15 E REact 15 DC

操作力 1，5 kN 閉合力 1，7 kN



最大行程 35 mm

速度 0，38 毫米/秒 0，28 毫米/秒 0，38 毫米/秒 0，57 毫米/秒 1，14 毫米/秒

功耗 13，2 VA 4，5 瓦 5 瓦 6，2 瓦 8，6 W

隔離等級 B

電機電壓 24 V 交流-50/60 赫茲 24 伏直流

115 V 交流-50/60 赫茲 230 伏交流電 -50/60 赫茲



電機額定值標準 S1

限位開關 1 個開關

防護等級 IP 65，DIN VDE 0470 環境溫度 -20 °C 雙 +70

°C

安裝位置 貝利比格， 杰多克 安特里布 nicht nach unten hängend

齒輪潤滑劑 迪維諾爾·費特 中央， NlGI 克拉塞 0

電纜接頭 3 x M16

重量 4，2 kg

可選配件

2 個附加限位開關 2 需要額外的電路板

觸點額定值 5 A，250 V 電位計 1 kΩ 2 kΩ



5 kΩ

位置指示器 REtrans4W， 3 線 0（4） – 20 mA REtrans2W， 2 線 0 – 10 V 數字定位器 REpos

輸入 0（4） – 20 mA bzw. 0（2） – 10 V 輸出 0（4） – 20 mA

bzw. 0（2） – 10 V 加熱器 24 V







/ 3 W



可選配件： 2個額外的限位開關， 需要 2 個額外的電路板， 觸點額定值 5 A， 250 V， 電位計 1 kΩ， 2 kΩ， 5 kΩ， 位置指示器 REtrans4W 3 線， 0（4） – 20 毫安， REtrans2W 2線， 0 – 10 V， 數字定位器REpos， 輸入 0（4） – 20 mA bzw. 0（2） – 10 V， 輸出 0（4） – 20 mA bzw. 0（2） – 10 V， 加熱器 24 V / 3 W 輔助設備：NRTL（國家認可的測試實驗室）-美國和加拿大認證， 耐?？諝庾凅w



認證

防爆認證： 不

NTRL（美國和加拿大）： 是的

單位

單位公制： 是的

單位英制： 是的

臨時

最大C°：

70.00

最大溫度：

158.00

最小溫度：

-20.00

最小溫度：

-68.00

力

力 kN： 1.5

力磅： 340

額定行程

額定行程毫米： 最大 35 mm

額定行程英寸： 最大 1，377 英寸

環境溫度

最高環境溫度

70ºC

最低環境溫度

-20ºC

其他數據

執行器運動： 線性

故障安全功能： 不

重量：

4.20公斤

閉合力：

1.00千牛

中風： 最大 35mm

功耗： 13.2 伏安

隔離： B類

電機電壓： 24 V 交流-50/60 赫茲， 115 V 交流-50/60 赫茲， 230 伏交流電 -50/60 赫茲

電機額定標準： S1

限位開關： 1

防護等級： 防護等級 65， DIN VDE 0470

齒輪潤滑劑： 迪維諾爾費特中心， NlGI Klasse 0

電纜接頭： 3 x M16

速度： 0.38毫米/秒

安裝位置： 任何（顛倒除外）
