整體單向離合器FBF系列



法蘭連接，楔塊制動，4種結構形式



應用于:

逆止器

超越離合器

定位離合器





特點

整體單向離合器FBF是自帶連接法蘭，軸承和密封的單向離合器。離合器內部已經注有潤滑油，可以隨時使用。

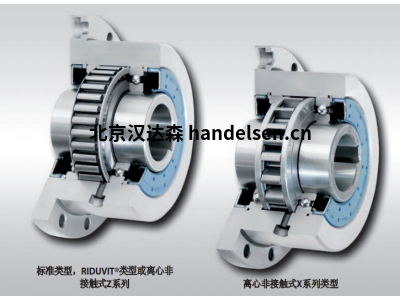

除了標準結構形式以外，還提供另外3種結構形式用于提高使用壽命和定位準確性。

額定扭矩可達160 000 Nm。

內孔直徑可達300 mm。更多標準的內徑尺寸可能會(huì )臨時通知



應用范例

如下是整體單向離合器FBF 72 DX作為超越離合器在絞肉機中的應用。在混合過程中，驅動馬達一方面通過齒輪組轉動容器，另方面，驅動馬達通過超越離合器帶動刀具慢速旋轉。在絞肉過程中，另一電機帶動刀具高速旋轉，這時超越離合器處于超越狀態由于此時刀具高速旋轉，通常采用離心非接觸式X系列，用以提高使用壽命。



安裝說明

客戶可通過直徑D定位，并通過側面的螺紋兒連接。



和內孔配合軸的公差要求為ISO h6或i6。和FBF 72 DXd = 40 mm直徑D配合的公差要求為ISO H7或J7。



訂貨示例

單向離合器型號FBF 72，離心非接觸式X系列，內孔直徑40毫米:



訂貨時，請指定當我們從X方向看時內環的空轉方向:



.逆時針或

.順時針



單向離合器型號：         類型：

FBF 24                         CF

FBF 29                         CF

FBF 37                         SF

FBF 44                         SF

FBF 57                         SF

FBF 72                         SF

FBF 82                         SF

FBF 107                       SF

FBF 127                       SF

FBF 140                       SF

FBF 200                       SF

FBF 270                       SF

FBF 340                       SF

FBF 440                       SF
