DV Power線圈分析儀用于在沒有變電站電池的情況下測試斷路器

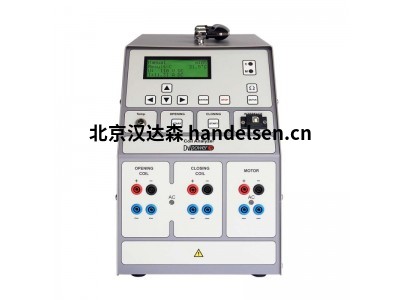

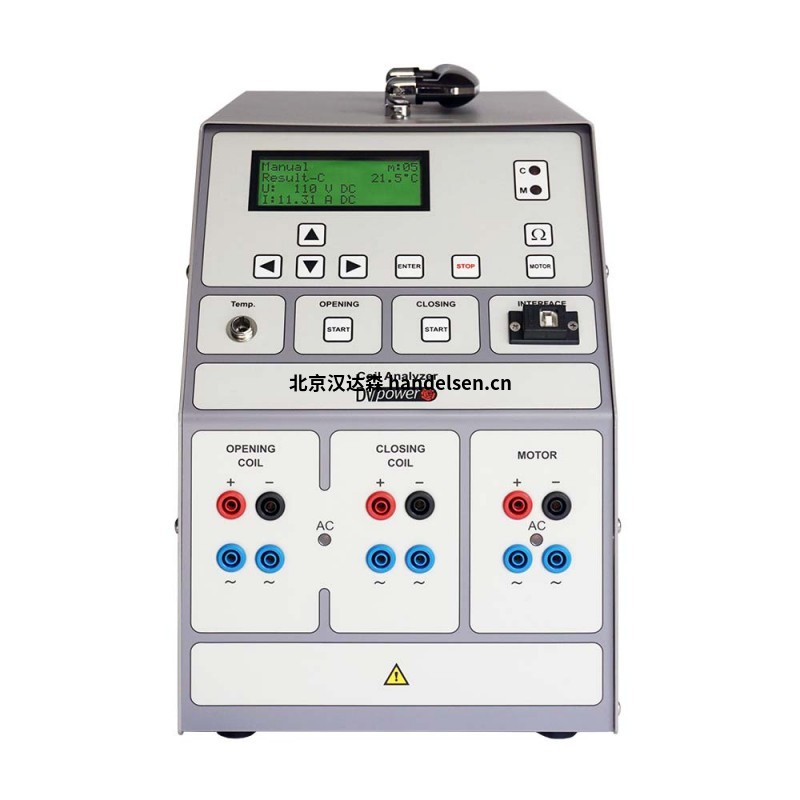

DV Power線圈分析儀SAT40A II系列是一款功能強大且重量輕（僅11千克/24.3磅）的工具，用于在沒有變電站電池的情況下測試斷路器。

SAT40A II系列作為線圈和彈簧充電電機的電源

SAT40A 可在調試和定期維護測試期間用作斷路器的直流和交流電源單元。典型應用包括變電站電池未連接或不可用的情況。與變電站電池相比，一個優勢是在欠壓和過壓條件下進行測試。此外，穩定的電壓輸出可以分析斷路器分析儀記錄的線圈和電機電流圖。

二、輸出功能

DV Power線圈分析儀四個獨立的直流和交流線圈輸出，用于為開合線圈供電（10 V – 300 V DC 或 10 V – 250 V AC;高達 15 A）。

兩個獨立的直流和交流電機輸出，能夠承受高達 40 A（10 V – 300 V DC 或 10 V – 250 V AC）的啟動（浪涌）電流。通過使用這些輸出，SAT還可以用作電源或臨時電池充電器。

SAT40A II系列作為斷路器線圈和輔助電路分析儀

IEC 62271-100等國際標準定義了斷路器狀態評估的推薦測試。線圈電阻、最小跳閘電壓和機構充電時間是評估斷路器輔助電路狀態的強制性測試。SAT40A 能夠執行以下類型的測量：

線圈電阻測量符合IEC 62271-100標準

線圈電流值測量

最小跳閘電壓測試（IEC 62271-100、IEC 56、ANSI C37.09）

電機電流和充電時間 （IEC 62271-100）

溫度測量（環境或線圈溫度）

與市場上許多類似器件不同，SAT 儀器具有非常低的紋波 （<0，5%） 的輸出電壓調節。

當與DV Power的CAT設備一起使用時，SAT和CAT創(chuàng )建了一個測試系統，可通過DV-Win軟件進行控制。

SAT40A 也可與其他供應商的斷路器分析儀配合使用。

平流

電機輸出

高達 40 A 交流/直流

平面換能器

線圈輸出

2 x （10 V - 250 V AC） 15 A 2 x （10 V - 300 V DC）， 15 A

平面精度

電阻精度

± （0.5 % 讀數 + 0.5 % 滿量程）

扁平重量

重量

11公斤/ 24.3磅

平屏蔽

侵入防護

防護等級 50
