FS61DSP 位移傳感器

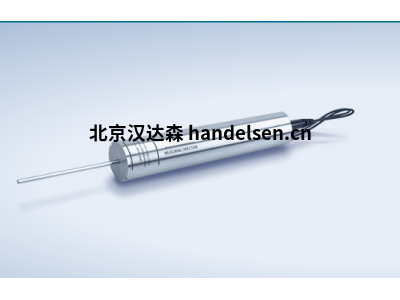

FS61DSP： 用于線性位置變化的光學位移傳感器

FS61DSP 位移傳感器基于新的光技術，是一款堅固耐用的光纖布拉格光®柵 （FBG） 傳感器，旨在測量不同類型結構上的線性位移。該傳感器使用兩個推挽式配置的FBG，以實現有效的溫度補償。



它可用于各種監控應用，如支撐墻、橋樁或建筑物。



穩定

通過采用兩個FBG有效補償溫度交叉效應（<2微米/ ºC）

綠色圓圈中的白色復選標記

適合在不穩定溫度下進行長期測量



相容

與其他基于 FBG 的探頭串聯，并與大多數光學解調儀兼容

綠色圓圈中的白色復選標記

經濟高效的共享設備和更簡單的傳感網絡(luò )



可 重用

堅固的填料和螺栓安裝，用于長期測量或可在不同項目中重復使用

綠色圓圈中的白色復選標記

易于安裝和拆卸，不會(huì )損壞傳感器





FS61DSP

用螺栓固定在平面上

±40 mm 測量范圍

20微米分辨率

小于 2 微米/ºC 的溫度誘導誤差

用于串聯的雙電纜





傳感器



每FBG1的靈敏度） pm/mm    29



校準系數2）  mm/nm            17.5



分辨率3） mm                     <0.02



測量范圍   mm                      80



作用力4）  N                        <30



最大校準誤差  mm               ±0.4



插入損耗5）  dB                   <0.1



操作和儲存溫度   °C            -20…+80



防護等級6）不另行說明         IP66



溫度交叉敏感度7） mm/°C     <0.01



最高溫度速率8）°C/h               80



傳感器彎曲半徑n.a.                不能彎曲



連接方法9）未另行說明，        螺栓連接（M5）



操作方法不適用。



尺寸      mm                           266±0.5 ~ 345±0.5 x B.2 40±0.5



重量10）       克                      722



主要材料11）不另行說明         不銹鋼、聚酰胺



布拉格波長nm                       1500–1600（±0.5）



不另作說明的                          SMF-28型光纖兼容



光纖包層和涂層直徑μm             125/195



FWHM，反射率和旁瓣抑制n.a.   ≤0.3 nm，20±3%，>10 dB
