德國Wippermann 滾子鏈，廣泛用于機械和設備工程



關于我們

Wippermann集團開發和制造牽引設備和緊固件。無論是工業鏈條、自行車鏈條還是螺釘：我們集團的優勢在于卓越的工程能力、廣泛的金屬加工專業知識以及我們市場的豐富經驗。我們的服務范圍與貿易業務相輔相成，其特點是購買具有特別好性?xún)r(jià)比的高質量產品。



自1893年以來，Wippermann GmbH一直為各行各業的苛刻客戶生產高質量的工業鏈條和鏈輪，用于高性能驅動和輸送系統。我們將創(chuàng )新的工程服務和最先進的制造技術與始終如一地為客戶量身定制的服務相結合。今天，這使我們成為世界領先的驅動部件供應商之一，其計劃包括標準以及免維護和客戶特定的高性能鏈條和鏈輪。



滾子鏈符合 ISO 606 標準，用于機械和設備工程。



滾子鏈廣泛用于機械和設備工程。它們不僅用作驅動鏈和傳動鏈，還用作小齒輪鏈、提升鏈和輸送鏈，以及用于運輸和輸送目的的不同載體的特殊設計。通過合適的附件，滾子鏈可提供特殊功能，從而涵蓋廣泛的應用。



滾子鏈的優點

應用范圍廣泛，如驅動鏈、輸送機和提升鏈條

通過特殊鏈條的附加部件實現多功能

對溫度影響和污染的魯棒性

貼合型傳動，無打滑

經濟

跨鏈規模以及單鏈和多鏈的廣泛服務

齒輪比范圍廣

可實現較大的軸間距，例如在輸送機系統中

宣布鏈條伸長率導致的使用壽命限制

輕松加長和縮短

可實現雙面輸入和輸出

無預載荷 = 無軸承靜載荷

消防安全



范圍

滾子鏈歐式設計 （ISO 606）

滾子鏈 美國設計 （ISO 606）

帶直耳的滾子鏈 GL

滾子鏈RF由不銹鋼和耐酸鋼制成

免維護滾子鏈馬拉松和馬拉松不生銹

低維護滾子鏈冬季兩項和冬季兩項KS

根據客戶規格的滾子鏈

   帶緊固件的滾子鏈

    長鏈節滾子鏈 （ISO 1275）

HX 系列動力鏈

高度耐用的特殊鏈條

    符合工廠標準的滾子鏈



有效的涂層可實現最佳的腐蝕和磨損保護



功能性涂層的使用大大擴展了滾子鏈的應用極限。根據要求，鏈條部件可以涂上化學鍍鎳、鋅或鋅片，以顯著提高防腐蝕保護。為了提高耐磨性，例如，可以在鏈條的銷釘上化學化學地處理鎳板、氮化物或硼。



由不銹鋼和耐酸鋼制成的滾子鏈特別適用于有腐蝕風險的驅動器，也適用于極高或極低的溫度。因此，它們主要用于化學工業以及食品和飲料工業。



滾子鏈的變體包括符合ISO 1275的長鏈節鏈，用于輸送系統的帶直板的GL系列滾子鏈，基于ISO 606的滾子鏈的動力鏈，以滿足對斷裂力和疲勞強度的更高要求。根據工廠標準的滾子鏈縮小了標準化鏈條中尺寸或傳輸功率方面的差距。



分類：

空心銷鏈

長鏈節滾子鏈

馬拉松鏈 RF （不銹鋼）

不銹鋼滾子鏈，帶直板和單側角內板和外板

免維護鏈條

載波鏈





威柏曼高性能潤滑劑

WKS-C

高性能鏈條噴霧，-10 °C 至 100 °C，500 ml

WKS 特殊的

通用鏈式噴霧，-10 °C 至 80 °C，500 ml







空心銷鏈：

用于輸送機系統和輸送機的空心銷鏈

空心銷鏈具有帶通孔的鏈銷，以適應適當設計的附件。這些鏈條通常用作輸送機系統或家長式鏈條中的一對鏈條，并在這種情況下成對預拉伸。



型號：

01105

01462

01500

01501

01513

01589

01598

01650

01650RF





長鏈節滾子鏈：

長鏈節滾子鏈符合 ISO 1275 標準

符合 ISO 1275 標準的長連桿滾子鏈由符合 ISO 606（歐洲設計）的單滾子鏈的圓形部件（螺栓、襯套和滾子）組成。使用的凸耳具有雙鏈節距。我們的長連桿滾子鏈也作為免維護的馬拉松鏈提供，采用不銹鋼設計，并配有角板、平板和驅動螺栓。當然，可以根據個別客戶的規格定制產品。





對于長鏈節滾子鏈，應該注意的是，由于與單節距的滾子鏈相比，鏈條接頭的數量較少，因此與磨損相關的加長發生得更快。



符合 ISO 606 標準的滾子鏈輪不能用于長鏈節滾子鏈（參見長鏈節滾子鏈的鏈輪）。



長連桿滾子鏈也作為免維護馬拉松鏈提供，采用不銹鋼設計，并配有角板、平板和驅動螺栓



型號：

208 B MA

210 B MA

212 B MA

216 B MA

220 B MA

713

717

722

728

734

713 RF

717 RF

722 RF

728 RF



馬拉松鏈 RF （不銹鋼）：

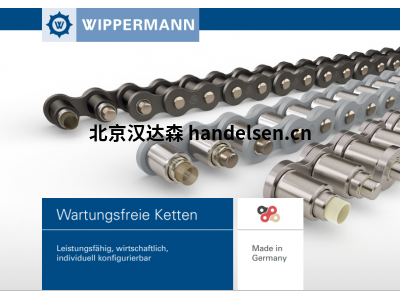

不銹鋼馬拉松鏈條：實現最高效率和最佳驅動性能。

不銹鋼版本的馬拉松鏈特別適用于應用領域，除了可用性、操作安全性和可靠性外，免維護也發揮著越來越重要的作用。憑借新型工程塑料滑動軸承 TRIGLEIT II，MARATHON RF 即使在沒有補充潤滑的情況下也能提供超長的使用壽命。它們的優勢在于與水或干運行永久接觸的應用領域。



不銹鋼與新型重型工程塑料滑動軸承 TRIGLEIT II 相結合，可實現極高性能的鏈條接頭。Wippermann為MARATHON RF提供三種不同的滑動軸承，為從最高+ 200°C的高溫使用到符合FDA標準的應用提供技術和經濟上最佳的解決方案。



馬拉松不銹鋼鏈條的尺寸符合ISO 606，因此可以更換任何標準不銹鋼鏈條。Wippermann系列還包括“GL”系列滾子鏈，帶有直板和基于ISO 1275的長鏈條。



技術特點

重型和低摩擦工程塑料滑動軸承

所有其他鏈條部件均由不銹鋼制成

最大鏈條速度 v = 2.5 m/s

工作溫度 - 30 °C 至 + 60 °C（TRIGLIIT II）

工作溫度 - 100 °C 至 + 200 °C（TRIGLIIT Z / TRIGLIIT FDA）

鏈條尺寸符合 ISO 606，可使用標準射頻鏈輪

無需補充潤滑

可進行補充潤滑，進一步延長使用壽命

還配有加長螺栓、平板和角板以及特殊設計

可根據要求提供耐化學性信息

永久用水



應用

由于定期清潔而無法保證充分潤滑的應用

不允許使用潤滑劑的應用

包裝行業

化工

制藥行業

紡織業

食品工業

衛生用品行業

電氣行業

潔凈室應用

腐蝕性環境



型號:

462 RF MA

501 RF MA

513 RF MA

548 RF MA

563 RF MA

D 462 RF MA

D 501 RF MA

D 513 RF MA

D 548 RF MA

D 563 RF MA

T 462 RF MA

T 501 RF MA

T 513 RF MA

T 548 RF MA

T 563 RF MA



載波鏈:

用于個性化設計的可變驅動鏈

帶有標準化托架的滾子鏈的結構為工廠和機械工程設計師提供了很大的設計自由度。標準化托架構成了將單個功能性附加部件連接到滾子鏈的接口。



高度可變性源于將不同類型的載體相互組合的可能性，以便它們可以安裝在單鏈、雙鏈或三鏈上，位于一側或兩側的任何節距距離上。為此，我們的產品包括用于標準化滾子鏈（包括馬拉松、冬季兩項和射頻）的各種標準化托架。

載體范圍一覽

帶一個或兩個穿孔的平板，可選配內螺紋

帶一個或兩個穿孔的角板，可選配內螺紋

帶一個或兩個穿孔的綜合角板，可選配內螺紋

托架螺栓形式 F

鏈銷在一側和兩側延伸



型號：

450 ，455，331，332，462，501，513，548，563，596，613，652，40，50，60，80，455RF,462RF,501RF,513RF,548RF,450RF,331RF,40RF,3332RF,713RF,717RF,722RF,728RF
