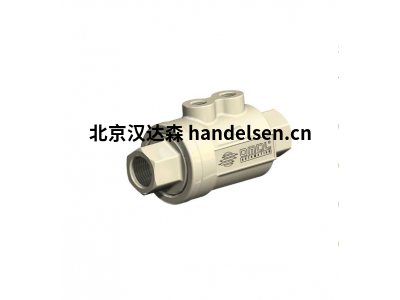

OMAL VIP氣動同軸閥大流速，低成本

一、OMAL VIP氣動同軸閥特點

• 雙作用和彈簧復位VIP閥（常開或常閉）的尺寸范圍從3/8“到2”。

• 單向流動。

• 氣體螺紋端符合EN 10226-1 Rp（ISO 7/1）- DIN 2999（NPT螺紋要求），帶NAMUR接口的控制流體連接（可選）。

• 改進的流體動力學允許最小的壓力損失。參見流量壓力圖。

• VIP閥可用于任何安裝位置（水平，垂直或傾斜）。

• 它們可以配備丁腈橡膠、氟橡膠或三元乙丙橡膠密封件： - 丁腈橡膠：適用于空氣、天然氣、油、水等。- FKM：非常適合大多數流體。不適合蒸汽。- 三元乙丙橡膠：非常適合熱水和蒸汽。不適用于礦物產品（油、油脂等）。

• 有關氣體、爆炸性流體、材料兼容性等的更多信息。請聯系我們的銷售部門。

• 可根據要求提供感應式限位開關（磁觸點），可以檢查開/關閥位置。內部磁鐵需要在VIP訂購階段申請。

• 符合 IEC 60534-4 的浸出率等級 VI（ANSI-FCI 70-2 VI 級）。

二、OMAL VIP氣動同軸閥控制介質：

• 過濾后的壓縮空氣，不一定是潤滑的。在-20°C至0°C的溫度下，使用干燥的空氣。

• 在潤滑空氣的情況下，必須使用密封兼容的油。

• 供氣：雙作用執行中最小 3 bar - 最大 8.5 bar。最小 4.2 bar - 彈簧復位執行中最大 8.5 bar。

三、OMAL VIP同軸閥操作介質：

• 壓力：最大 10 bar

• 溫度： - 丁腈橡膠（也帶磁鐵的版本）：從 -20°C 到 +80°C - 三元乙丙橡膠和氟橡膠不帶磁鐵：從 -20°C 到 +150°C - 三元乙丙橡膠和氟橡膠帶磁鐵：從 -20°C 到 +90°C

• 真空密封性：

97% 真空（約 30 毫巴絕對壓力，-980 毫巴巴）。浸出率<10-6毫巴·升/秒（常溫下空氣值每年小于2克）。

四、OMAL VIP同軸閥優勢

1. 內徑等于管道直徑 優化幾何形狀，使流速大化

2.氣動執行器集成在閥門中 與自動閥門相比，節省空間 （-60%） 并降低成本

3.化學鍍鎳活塞（20-25微米）由于表面硬度增加（400-550 HV）

4，密封件的磨損降低。唇形密封件 與O形圈相比，密封件磨損更少 提供多種密封材料 根據所使用的密封件與不同類型的流體實現最大兼容性 無外部移動部件

最高安全性，易于安裝，使用壽命長，使用壽命比球閥長 10 倍，維護成本更低 100%內部制造工藝技術，在制造過程的所有階段實現最大的控制和準確性 更少的空氣消耗 與帶有 SR 氣動執行器的驅動閥相比，空氣消耗

量減少 80%，因此壓縮機的負載更小，或者可以使用更小的壓縮機尺寸。允許在潛在爆炸環境中，安裝 PED 證書符合歐洲壓力設備安全標準

五、OMAL VIP同軸閥尺寸

六、OMAL VIP同軸閥材料
