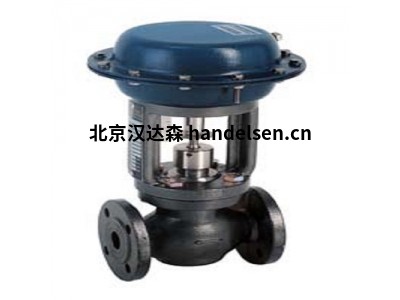

Burocco EURO系列簡介



Burocco EURO系列簡介

閥門選型

劉超 QQ：2865543976   手機：18510241215 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales21@handelsen.cn

控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，范圍在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

液體

以下公式適用于在工作溫度下不會(huì )蒸發的液體

流量用kg/h表示

CV=     Q=CV 27.1

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1000)

P=壓差 單位 bar

流量用m3 /org表示

CV=1.17 Q      Q=

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1)

P=壓差 單位 bar

液體粘性修正系數

用以下與粘性有關的系數乘以計算處的CV值

蒸汽

第一種情況：出口絕對壓力比入口絕對壓力高50%

CV=

Q=流量 單位kg/h

=壓差 單位bar

P1=閥門入口絕對壓力

第二種情況：出口絕對壓力比入口絕對壓力低50%（臨界流量）

CV=

過熱蒸汽的修正系數

通過以下與過熱溫度有關的校正因子得出CV值。

25°C c.f.	1.03
50°C c.f.	1.06
75°C c.f.	1.09
100°C c.f.	1.12
150°C c.f.	1.18
200°C c.f.	1.24
250°C c.f.	1.30
300°C c.f.	1.36



氣體

第一種情況：出口絕對壓力大于入口絕對壓力高50％

CV=

Q=流量 單位Nm³/h

=壓差 單位bar

P2=閥門出口絕對壓力 單位bar

Y=相對于空氣的氣體比重（空氣比重為1）

T=絕對溫度（t+273）°C

第二種情況：出口絕對壓力比入口絕對壓力低50%（臨界流量）

CV=























流量曲線











流







量







系







數







 CV







%









































閥門行程 %















1.       線性閥塞，這種閥塞可確保閥桿行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系。當工作壓差沒有明顯變化或者在流量變化有限的工藝過程下，可使用這種閥塞

2.       等百分比閥塞，如采用這種閥塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定；在相同壓差小行程增加10%，流量通常為閥門變化前流量的50%。這樣，在閥門打開的后半程中，閥門幾乎可以通過各種流量 在流量或者壓差變化明顯的情況下可采用這種閥塞。

3.       V型端口閥塞，采用這種類型的閥塞，可在線性與等分比曲線之間獲得一條zui佳特性曲線。由于這種閥塞具有延伸部分，可確保導引行程而不會(huì )引起振動，因此主要用于三通類型的閥門。

4.       小流量閥塞，對于此類型小流量閥塞，我們可以提供三種特性的閥塞，線性柱銷，單鍵與雙鍵等百分比型，流量系數在0.1-2之間，可用于微調與精調

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。

附件包括：

1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；



注意！

在開始使用之前，必須用最大壓力的流體在閥門全開的情況下仔細清洗管道。建議在閥的入口處放置一個過濾器，以防止異物進入閥座和閥芯之間的空隙。 （我們建議使用經過過濾的干燥空氣為氣動伺服控制系統供氣）。閥門的zui佳安裝位置是垂直的，并且zui好的工作方向是流向與閥芯相反（請參見閥體上的箭頭）。在高溫下充分工作幾個小時后，檢查閥體螺絲是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間來拆卸伺服控制器以進行維護操作。拆下伺服控制器之前，檢查設備中的是否殘留帶壓和溫度介質，然后將閥門置于打開位置。如果要完全拆卸伺服控制器，請使用適當的儀器，并注意排出彈簧的張力。重要：請勿將手，工具或其他物體插入閥體內。

檢查和保修



每個閥門在送往目的地之前都經過檢查。 特殊要求或檢查由客戶承擔。 保修期為自發貨之日起12個月，在正常工作條件下有效，并且僅限于更換或維修有缺陷的零件和材料。 任何其他義務均不包括在內。 在保修期內未經授權的操作和對閥門的篡改，將導致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何產品特性的權利，恕不另行通知，并且對已提供的產品不承擔任何義務。
