德國 FUNKE-0005 FP60-111-1-NH 雙管板換熱器產品簡介

1.Funke管式換熱器

固定管板式換熱器

結構特點：

管板和筒體連接，管束不可抽芯，結構簡單，可以在殼體增加膨脹節以滿足不同溫度應力的要求；

結構緊湊，可以提供優化布管，得到大的換熱面積；

管程可以1、2、4、6等多種程數的布置，應用。

FUNKE的每種型號的產品都嚴格的經過理論計算和試驗測試，在理論和實際運用中找到平衡點。

幾十年來，FUNKE積累了大量的選型，制造經驗，為客戶提供的產品是FUNEK基本的要求。

應用領域：

固定管板式換熱器是應用的換熱器產品，可以應用于各種不同行業中對不同介質的加熱或冷卻。

U形管式換熱器

結構特點：

U形管式換熱器可抽出管束，方便管間清洗，同時U端可自由伸縮，解決溫度補償問題。

結構簡單，密封面少，造價。

FUNKE采用的彎管工藝，嚴格控制換熱管減薄量，同時在設計中著重考慮設備震動問題，有力的保證了設備的生命周期，恰當的利用了U形管換熱器的特點。

應用領域：

適用于高溫高壓且管側介質較潔凈不宜結垢的工況，尤其適用于蒸發、冷凝等溫差大的工況。

浮頭式換熱器

結構特點：

浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可在殼體內自由移動，管束與殼體之間沒有溫差應力；

清洗方便，管束可靈活抽出；

填料函式在較高的溫度和壓力下工作，但浮頭結構復雜，造價高；

應用領域：

主要用于滿足具有較高要求的(例如高溫差)化工、煉油等行業。用于液體的換熱、氣體或空氣的冷卻以及蒸汽冷凝。

安全換熱器-雙管板換熱器

雙管板換熱器避免了換熱管與管板連接處的泄露造成的不安全性，但若換熱管發生泄露仍然無法避免。

FUNKE專制研發了雙管板、雙層換熱管的換熱器，如此便可完全避免殼側和管側介質因為泄露而產生的危險，同時還安裝了報警裝置來時時產品運行情況。

FUNKE把客戶的需求放在首位，賦予產品生命化，不斷研發，挑戰自我，追求，雙管雙管板換熱器的研發成功恰當的詮釋了這種理念。

主要用于對管側介質和殼側介質混合會(huì )造成爆炸等嚴重危險的行業以及對環保要求較高的行業，如化工、冶金、食品、多晶硅等。

套管式換熱器

套管式換熱器是由直徑不同的直管制成的同心套管，并由U形彎頭連接而成。

這種換熱器中,一種流體走管內，另一種流體走環隙,兩者皆可得到較高的流速，故傳熱系數較大。

另外，在套管換熱器中，兩種流體可為純逆流,對數平均推動力較大。

套管換熱器結構簡單，能承高壓,應用亦方便(可根據需要增減管段數目)。

填料函式換熱器

結構特點：

采用了填料函式密封結構，管束可在殼體軸向自由伸縮，不會(huì )因殼壁與管壁熱變形差而引起熱應力。

其結構較浮頭式換熱器簡單，加工制造方便，節省材料，造價，且管束可靈活抽出，管內、管間可以進行清洗、維修，操作方便易行；

應用領域：

應用于液體和液體的換熱和氣體的冷卻。典型的應用有液壓系統、大型汽車制造和造船等行業中作為中間冷卻器和后冷卻器。

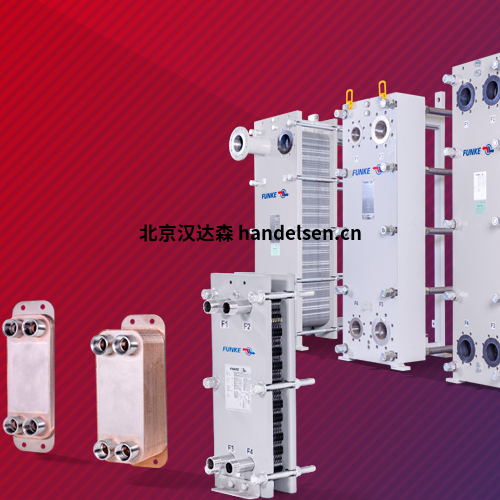

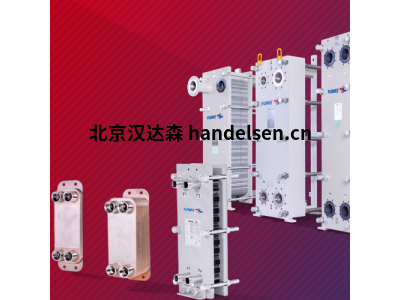

2.Funke板式換熱器

對稱型和非對稱型板式換熱器

FUNKE“FP”型板式換熱器是一種傳統的、常用的板式換熱器，其采用的常規傳熱板片均由墊圈密封，相鄰板片按正確方式組裝后，形成密封的流體通道，冷熱介質分別在各自流道中流動，達到良好的換熱效果。

在加熱、冷卻、蒸汽冷凝等不同領域，“FP”型板式換熱器都充分發揮了如下特點：

高傳熱系數

占地面積小

高度湍流達到自潔效果

結構緊湊，運行重量輕

易于維護和清洗

FUNKE“FP”型板式換熱器采用的“Off-set”板型設計，能組合成對稱或非對稱流道，提供更加經濟合理的產品。

“Off-set”板片不僅具有不同的波紋傾角，能實現熱混合設計；并且能組合成非對稱流道，使冷熱介質的流道截面積不同，達到換熱效果和壓力損失的有利匹配。

相對對稱型流道，非對稱流道能提高總換熱系數，節約成本效益達17%

寬間隙板式換熱器

FUNKE“FPWG”型寬間隙板式換熱器的板片具有大的波紋深度，流道直徑達到傳統板片的3倍，板片之間接觸點較少，故流道通暢，流體可在流道內“自由”流動。

相對于管式換熱器，由于波紋可導致高度湍流，所以傳熱，且緊湊并節省空間。

寬間隙板式換熱器可用在造紙、紡織、制糖、食品等行業中處理含纖維或粗大顆粒的液體或高粘度液體。

全焊接板式換熱器-釬焊板式換熱器

FUNKE釬焊板式換熱器的板束是用不銹鋼材料壓制的板片，采用純度99.9%以上的銅箔或鎳箔，置于真空爐內加熱釬焊成一體。

除板束外，板束兩端的端板以及介質進出口接管均與板束在真空爐內加工完成。

FUNKE釬焊板式換熱器的主要特點是：換熱、耐溫耐壓、重量輕、體積小、結構緊湊等。

適用于液壓站、潤滑站、空調系統、制冷系統、化工、余熱回收等場合。

FUNKE提供TPL和GPLK兩種類型的釬焊板式換熱器。

TPL型號的板束為平滑板片加嵌入其中的紊流片組成，FUNKE根據使用工況的需求，合理安排紊流片的安裝方位，以達到高效的換熱效果。特別適用于液壓站、潤滑站、水站的冷卻單元。

3.Funke風冷換熱器

油/風冷換熱器

FUNKE油冷換熱器和風冷換熱器（Oil/Air Cooler）由FUNKE德國總部原裝生產。

標準產品，12種不同的尺寸可以滿足不同工況的使用要求。

采用真空釬焊，大限度的減少焊接變形。保證在有污垢和有硬殼的條件下正常使用。

采用IEC三相交流電機驅動。的電機，在大運行速度下，符合噪聲要求。

FUNKE油冷換熱器和風冷換熱器產品特點：結構緊湊，裝配、使用、維護方便。

部分產品型號

德國 FUNKE-0001 LR-0.0805.2.96-0060/13

德國 FUNKE-0002 AB32-00/0.0806.2.96-0135/07

德國 FUNKE-0003 AB32-00/0.0806.2.96-0060/13

德國 FUNKE-0004 BCF301-2-0-4

德國 FUNKE-0005 FP60-111-1-NH

德國 FUNKE-0006 FP14-39-1-E

德國 FUNKE-0007 2.7111.2.01-0045.00 PS max.16.

德國 FUNKE-0008 C200 2003-3-1P

德國 FUNKE-0009 FP22-29-1-NH（DN50法蘭）

德國 FUNKE-0010 FP22-29-1-NH 5個板片10個密封

德國 FUNKE-0011 FP22-29-1-NH DN50法蘭

德國 FUNKE-0012 DN50法蘭 FP22-29-1-NH

德國 FUNKE-0013 （法蘭DN65）FP22-81-1-NH

德國 FUNKE-0014 DN65）FP22-81-1-NH

德國 FUNKE-0015 （法蘭DN65）FP22-81-1-NH

德國 FUNKE-0017 FP14-161-1-NH、22.26M2

德國 FUNKE-0018 FP14-161-1-NH

德國 FUNKE-0019 FP14-161-1-NH

德國 FUNKE-0020 FP04-63-1-NH

德國 FUNKE-0021 FP16-39-1-NH
