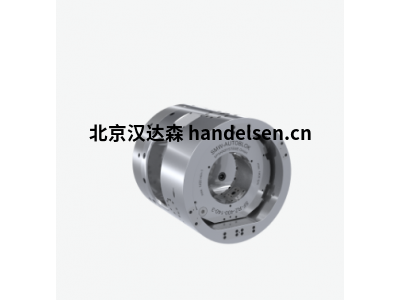

SMW-AUTOBLOK 2 位置液壓環形分度卡盤SF-RZ系列





品牌介紹

SMW-AUTOBLOK公司是一家專注于以最優質的產品和服務實現客戶目標和期望的工作控股公司。我們的母公司SMW-AUTOBLOK S.p.A.的產品為我們提供了市場上最大、最高質量的車削工件夾具。SMW-AUTOBLOK將庫存的標準產品與訓練有素的銷售，服務和工程團隊相結合，以便始終如一地以具有競爭力的價格為各行各業的客戶提供理想的工件夾具解決方案。該組織努力更深入地了解客戶的需求，以便提供針對特定客戶應用的產品和服務。我們與客戶建立誠實、開放的關系，以保持長期、互利的合作伙伴關系，以增強機床并推動現代制造。



SMW-AUTOBLOK 生產用于車削、磨削和銑削機床的工件夾具系統。我們設計、開發、制造和支持我們自己的所有產品，為全球行業設定標準。





SF-RZ

榫槽

2 位置液壓環形分度卡盤



3 個自定心鉗口

排氣窗口大，便于排屑流動

全自動受控索引



應用程序/客戶利益



•在一套裝置中加工多達5 1/2“的聯軸器

•索引180°

•3個自定心鉗口外部夾緊

•設計緊湊，重量輕

•標準安裝，便于在現有機器上進行改裝



技術特點



•液壓操作的自動環分度卡盤

•由接近開關控制的所有功能

•極其精確和剛性的分度機構

•可選：擺錘夾緊插件、中央冷卻液供應



標準設備訂購示例

帶安裝螺栓的卡盤SF-RZ 400

附件

7路機油分配器

冷卻液供應連接套件



型號：

MDV 65

SF-RZ 400



SF-RAZ

榫槽

2 位置液壓環形分度卡盤



3 個自定心和 3 個補償鉗口

排氣窗口大，便于排屑流動

全自動受控分度

液壓驅動



應用/客戶利益•在一個裝置中加工聯軸器



•在2秒內分度180°

•6爪夾緊，實現聯軸器的完美圓度=非常適合高級螺紋

•高低夾緊（粗加工）



技術特點



•液壓自動環分度卡盤

•由接近開關控制的所有功能

•極其精確和剛性的分度機構

•僅用于外部夾緊

•自動中央潤滑



型號：

SF-RAZ 750

SF-RAZ 840

SF-RAZ 950

SF-RAZ 1050



大口徑BB-N

英寸鋸齒

前端氣動動力卡盤超大通孔 Ø 140 - 410 mm



卡盤尺寸 400-800

標準鉗口行程

3 個鉗口



應用/客戶利益•長管端部加工



•可以使用全軸孔



技術特點



•用于外部/內部夾緊的氣動卡盤，帶有內置氣缸

•通過分配器環和SMW profi le密封件在停止的主軸上供氣

•內置止回閥可在加工過程中保持空氣壓力

•通過安全控制系統不斷檢查夾緊壓力水平（僅用于外部夾緊）

•外徑和內徑夾持的鉗口行程控制（非BB-N 400-140）



型號：

BB-N400-140

BB-N470-191

BB-N500-205

BB-N500-230

BB-N600-275

BB-N630-310

BB-N800-410



大口徑BB-N-ES

英寸鋸齒

前端氣動動力卡盤



超大通孔 Ø 140 - 560 mm

卡盤尺寸 400-1000

延長下頜行程

3 個鉗口



應用/客戶利益•鐓粗端長管的端部加工



•快速夾緊行程，實現短夾緊周期

•可以使用全軸孔



技術特點



•用于外部夾緊的氣動卡盤，帶有內置氣缸

•快速夾緊行程

•通過分配器環和SMW profi le密封件在停止的主軸上供氣

•內置止回閥可在加工過程中保持空氣壓力

•通過安全控制系統不斷檢查夾緊壓力水平（僅用于外部夾緊）

•夾緊行程控制（快速行程無夾緊）受到監控



型號：

BB-N-ES400-140

BB-N-ES470-191

BB-N-ES500-205

BB-N-ES500-230

BB-N-ES600-275

BB-N-ES630-325

BB-N-ES850-375

BB-N-ES1000-560
