德國ROEMHELD H4.300系列同心定位和夾緊元件



品牌簡介

ROEMHELD 是固定式工件夾具、快速換模、裝配和搬運領域的全球市場領導者之一。



我們從一家鑄鐵廠起步，自 1940 年代末以來一直在生產工件夾具產品。我們當時和現在都在市場上推出了工業領域的重大發展。我們?yōu)槲覀兊?00多項專利感到自豪。





同心夾緊元件



用于同心夾緊的液壓夾緊元件

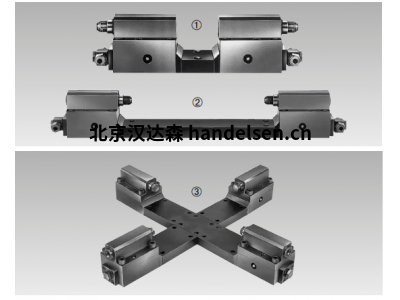

H4.300系列同心定位和夾緊元件



液壓和機械操作

雙作用

最大工作壓力 500 bar



描述

H 4.300 同心定位和夾緊元件

同心定位和固定夾具上的兩個或三個爪卡盤的夾緊并不是什么新鮮事。然而，在許多應用中，不可能將相對較大的卡盤體放置在夾具上。通常，較小的夾緊行程是額外的障礙。



在我們的開發中，單個零件可以連接到兩個或多個元素版本。在多鉗口版本中，每對鉗口夾緊獨立于其余鉗口，從而獲得同心夾緊。



開口可以通過連接桿確定。幾種尺寸的夾緊行程設計使得手動或自動上下料也可以用于夾緊公差大的毛坯。也可根據要求提供單作用元件。



使用示例



柔性鎖定單元用于鎖定可以在不同角度位置加工的棒材，例如。銑削、鉆孔和螺紋加工。折疊鎖定設備與雙爪氣動主軸在不同的角度位置承載工件。鋼筋精確居中并鎖定雙爪心軸和左側自定中心定位和鎖定元件。中心部分中的浮動定位和鎖定元件為桿提供了額外的支撐。浮動鎖定元件中央支撐著酒吧。這就是他必須工作的原因。浮動，即沒有定心功能，在不插入鏈接欄的情況下完成此操作。（可應要求提供）。



貨號：

4311221 4311222 4311223

4311241 4311242 4311243

0432300 0432301 0432302

0432400 0432401 0432402

3614001 3614028 3614003

3300313 3300489 3300617
