關于我們

當我們在Menzel metallchemie于1989年開發出第一種高性能油時，沒有人能猜到這是金屬加工的一個里程碑。如今，微量冷卻潤滑技術（MMKS）是一種公認的廣泛使用的方法，專門用于金屬加工中的加工點。得益于我們的 INDUTEC® MS 系統，它們在工藝可靠性方面也很可靠，并且沒有以前潤滑技術的成本密集型副作用。



時至今日，Menzel metallchemie GmbH 仍然是開發基于可生物降解高性能油的微量冷卻潤滑劑技術的先驅和市場領導者



適合幾乎所有應用的噴頭



所有 INDUTEC® MS 同軸噴頭的標準設備

>>主體：不銹鋼

>>同軸噴頭和噴頭：不銹鋼

>>>>環：氟橡膠

控制氣壓：最大 6 bar - [對于較低的電源壓力，可選配用于降低控制氣壓的壓縮彈簧。

>>噴霧空氣壓力：最大6巴>>介質壓力：最大6巴



>>最大噴霧風量：約100升/分鐘*



* 入口壓力 （噴淋空氣） 6 bar，軟管長度 1 m



材料和空氣流量

通過調節旋啟節流閥或點擊式節流閥，INDUTEC® MS SD3 和 SD4 同軸噴頭的介質流速可以從 0 到大約 340 ml/min 連續實現，具體取決于壓力和粘度。

根據旋啟節流閥或噴淋空氣的點擊節流閥的設置，INDUTEC® MS SD3 和 SD4 同軸噴頭的體積流量值從 0 到大約 100 l/min。通過使用 INDUTEC® MS 同軸噴頭 FD4 Z2，可實現約 180 l/min 的噴涂空氣輸出。

作為

標準，所有與介質接觸的密封件均由氟橡膠FPM（商品名Viton）制成。

對于

帶有INDUTEC® MS微量冷卻潤滑系統的許多其他介質，可以使用許多其他密封材料代替氟橡膠密封件。這意味著幾乎每種應用都有合適的密封件。

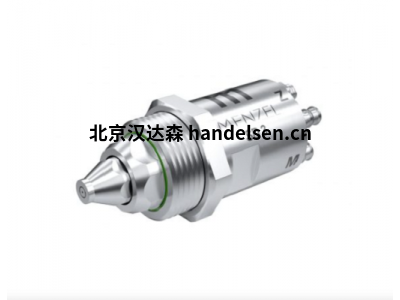

INDUTEC® MS SD 代表一種噴嘴概念，可用于滿足各種要求。該系統基于產生全向射流的同軸噴頭。特殊配件可用于為幾乎任何應用創(chuàng )建不同的噴涂形狀和噴涂角度。

由于其尺寸極小，同軸噴頭只需要少量的安裝空間。對于難以到達的噴涂部位，它們可以通過附件進行延伸，即使是彎曲的形式。

這就是 INDUTEC® MS 同軸噴頭的工作原理 這種同軸噴頭

以氣動方式工作。它由針?lè )忾]，針頭通過彈簧壓在噴霧開口上。通過控制氣壓，該針被推回并釋放噴霧開口。介質從單獨的壓力容器送入同軸噴頭。噴霧空氣通過第三條壓力管路供應。當介質離開同軸噴頭時，這種噴霧空氣會(huì )包裹介質，并將其捆綁成精確、方向穩定且無霧的噴淋射流。

幾乎任何東西都可以

噴涂 由于壓力無級可調，任何介質 - 從水混合冷卻潤滑劑到極其粘稠的切削油和拉絲油 - 都可以噴涂。

即使是最小的數量仍然可以精確控制

根據應用的不同，相應的同軸噴頭必須通過適當的修改來適應特殊要求。

通過各種內部噴嘴插件進行轉換，可以改變材料流速。通過使用不同的連接帽，可以改變噴射的形狀和噴射角度。

理論上計算的噴霧角度是近似值。介質和噴霧氣壓的相互作用始終是決定性的，但它們必須始終彼此成適當的比例。因此，始終建議進行現場實際測試以確定確切值。

模塊化多樣性

由于模塊的不同組合，可以創(chuàng )建無數種 SD3/SD4 同軸噴頭。因此，最佳的同軸噴頭幾乎可以組合在一起，用于任何應用。





型號示例：

INDUTEC ® MS SD3

INDUTEC ® MS SD4

INDUTEC ® MS RA 4.30.3

INDUTEC ® MS VA 4.100

INDUTEC® MS V4.50 VA

INDUTEC ® MS FA 4.20 D

INDUTEC ® MS FA 4.60 D

INDUTEC ® MS FA 4.90 D

INDUTEC ® MS RS 4.75

INDUTEC ® MS SWA4

INDUTEC ® MS SWA4.0.40

INDUTEC ® MS WD 4.90.03/60-90 VA

INDUTEC ® MS WD4.90.03 VA

INDUTEC ® MS WD4.90.05/70-90 R

INDUTEC ® MS SPRÜHBLOCK 68

INDUTEC ® MS SPRÜHBLOCK 94

INDUTEC ® MS SPRÜHBLOCK KURZ W

INDUTEC® MS X-D1 AL 24V/DC

INDUTEC® MS X-D2 AL 24V/DC

INDUTEC® MS X-D6.6 AL 24V/DC

INDUTEC® MS X-D1 2Z AL 24V/DC

INDUTEC® MS X-D2 2Z AL 24V/DC

INDUTEC® MS X-D6.6 2Z AL 24V/DC

INDUTEC ® MS AP4 KD OS

INDUTEC ® MS VT2-2 A O/U 24 V/DC

INDUTEC ® MS VT5-1 AO 24 V/DC
