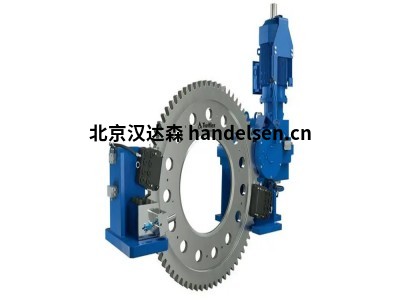

Twiflex GMR40盤式制動卡鉗特點

Twiflex于1951年為工業應用引入了盤式制動器技術。廣受歡迎且廣泛使用的“MR”卡尺于 1954年推出，至今仍在生Twiflex制動器產。 1966 年，基于Dunlop的原始，增加了工業和船用盤式制動器，從而鞏固了產品系列。



產品特點:

Twiflex 成套解決方案標配三種不同的彈備應用、液壓釋放制動器模刑。額定額定力范圍為 6.8kN至119 kN，系統包括一個安裝在一體式安裝底座上的支架式卡鉗、專用HPU(電動液壓動力裝置)和相關附件:手動泉、接線盒和壓力表。某些尺寸的雙制動器配置可用于更高的制動扭矩應用。





Twiflex GMR 和GMR40 系列盤式制動卡鉗分別適用于 25.4mm 和 40mm 厚的制動盤。圓盤直徑為610mm。

通常每個圓盤使用一個或兩個卡尺，但數量可能會(huì )根據圓盤尺寸而增加。制動器可以圍繞制動盤外圍的任何角度放置，但水平安裝(即在3 點鐘或 9 點鐘位置)。如果卡鉗安裝角度與水平方向或垂直軸應用大于 10°，則應配備傾斜安裝套件。Twiflex提供一系列制動盤(參見制動盤和輪轂組件)。

對于氣動操作，請使用干燥、過濾和無潤滑的壓縮空氣。氣動制動器需要一個控制閥，可以手動操作，也可以通過氣動或電信號操作。

圖表上顯示的額定值基于標稱摩擦系數μ =0.4 的完全鋪層和調節制動片。盤式制動器必須與無石棉制動片一起使用。

有效圓盤半徑= 實際半徑 (m) - 0.06m。
