Müller同軸閥MK10系列二位二通同軸直動式閥

Müller 同軸閥

Müller 同軸設計的閥門采用完全壓力平衡的設計。Müller 待定的介質壓力對開關行為幾乎沒有影響。Müller 開關容量保持不變，閥門安全切換 - 無論 無論是在真空、低壓還是高壓下。只有高壓力下的密封摩擦才能限制壓力水平。



Müller 關閉（彈簧關閉緊密）時，輸出壓力可比入口壓力高 16 bar。閥座的密封性達到此值。這被稱為“閥座上的 16 bar 反壓緊”。 對于帶有氣動或液壓驅動的閥門，即使背壓達到全壓力水平，也不會(huì )發生閥座泄漏。



Müller 同軸閥獨特的閥門設計大限度地減少了閥座上的磨損，即使在嚴重污染的介質中使用時也是如此。由于采用特殊設計，同軸閥免維護。同軸閥的結構允許 介質雙向流動。因此，流動方向可以交替而不影響性能。壓力釋放和極其緊湊的設計可實現快的打開和關閉速度。相應的同軸閥 實現 25 ms 的可重復開關速度。



閥座、控制管和閥驅動裝置位于一個共同的參考軸上（同軸設計）。圓形閥門驅動裝置圍繞控制管和閥座布置。這種極其緊湊的設計提供了 在系統設計中的優勢，在非常嚴格的安裝條件下，閥門必須以單一、模塊化或條形布置進行安裝。

應用同軸閥特別適用于機械和設備工程中的潤滑劑。其他可能的用途可以在真空和氣體技術、試驗臺架結構、船舶和鐵路發動機以及灌裝和計量技術中找到。 通過合適的密封件，可以使用氣體和液體、臟或凝膠狀介質，例如油、乳化液、冷卻劑和潤滑劑。





優勢

1.壓力平衡設計 – 工作壓力為 0 bar

同軸設計使閥門內的力保持平衡，無論系統壓力和 Δp 如何。無論是控制真空還是高壓 - 性能始終保持精確可靠。與傳統閥門不同，同軸閥 閥門不需要小壓差即可運行。



2.背壓緊

當閥門關閉時，出口側的壓力可以更高而不會(huì )泄漏。



3.免維護，耐污垢

獨特的同軸閥設計大限度地減少了閥座的磨損，即使涉及極度污染的介質也是如此。由于只有一個運動部件的特殊設計，沒有閥桿密封或外部執行器/操作員，同軸 閥門不需要任何維護。即使在極端條件下，同軸閥的使用壽命也比傳統閥門長 10 倍。



4.快速啟動

壓力平衡設計可在不到 30 毫秒的時間內提供快速、可重復的操作，使同軸閥成為您可以指定的快的閥門之一。



5.雙向操作

閥門設計允許介質雙向流動，無需多個閥門。



6.緊湊的尺寸

同軸閥設計通過消除笨重的執行器來提供緊湊的包裝。

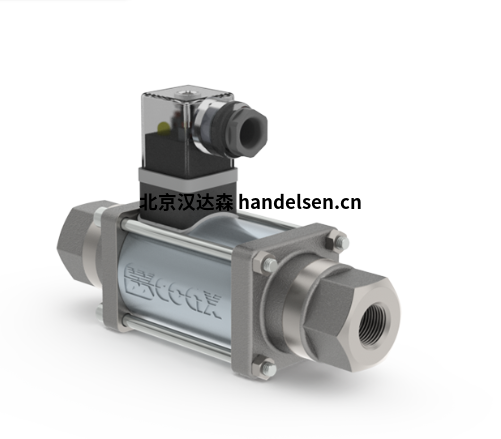

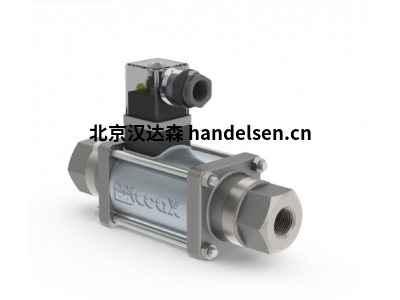

Müller 二位二通同軸直動式閥

概述 2/2 通同軸直動式閥



Müller MK 10參數;

口: 螺紋 G 1/4 - G 3/4

功能: 常閉/常開

壓力范圍: 0-16 / 0-40 巴

KV價值: 2,5立方米/h

媒體: 氣態液體污染

流動方向: A 標有的 B

開關周期: 2001/小

切換時間: 打開 25 ms 關閉 25 ms

介質溫度: 直流 -10 °C — +100 °C 交流 -10 °C — +100 °C

環境溫度: 直流 -10 °C — +80 °C 交流 -10 °C — +80 °C

重量: 1，5 公斤

標稱電壓: Un24 V 直流 +5% / -10%

沖動: 直流直流磁鐵

絕緣等級: 高 180 °C

保護: IP65 防護等級

通電負載額定值 ED 100%

連接 插頭符合 DIN EN 175301-803，A 型，4 位 x 90°，線徑 6-8 mm

M12x1 連接器，符合 DESINA / VDMA





其余常見規格：

Müller MK 10

Müller MK 10 63/100 BAR

Müller MK / FK 15

Müller MK / FK 20

Müller MK / FK 25

Müller MK / FK 32

Müller MK / FK 40

Müller MK / FK 50

Müller FK 65

Müller FK 80
