德國Hauhinco水壓閥2-2通座閥DN10 PN700

Hauhinco水壓閥





水壓閥類型：

直接操作的座閥

2/2和3/2方向先導操縱座閥

比例閥壓力閥

壓力閥

關閉閥

流量控制閥





2-2通除鱗閥插入XY控制的DN50 DN125 PN420



工作壓力:420巴

標稱尺寸:DN50，65，80，100，125

方式:2/2



特征

控制液體介質的液壓驅動方向座閥

帶1級控制邏輯的被動可控2/2通閥

配有低摩擦密封件的閥座套筒

閥門活塞和閥座是液壓耦合和關閉的,“無泄漏”

該閥通過一個3/2通先導閥驅動

開關位置可以由接近開關監控，用于打開和關閉位置

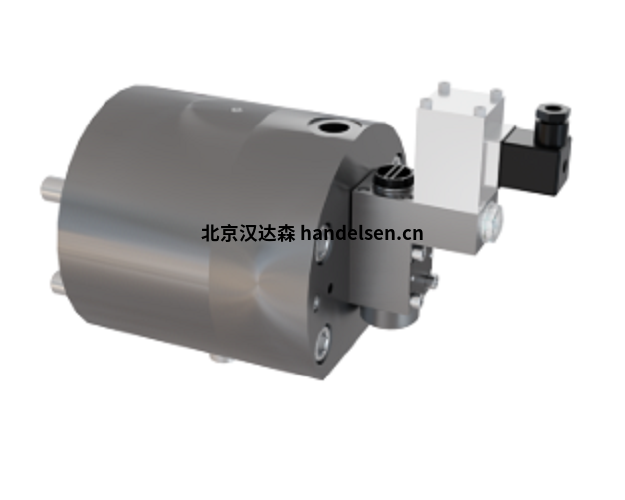

功能2/2通閥插件

在閥座套筒(1)內被引導的閥活塞(2)通過液壓動力和由控制面(5)上的控制壓力(X)產生的彈簧力被壓入閥座(3)。因此，線(A，B)是分開的。



通過切換先導閥(4)，控制表面(5)被減壓，并且沿著管線(A，B)的液壓動力可用于將閥活塞(2)提升離開閥座(3)，即，一旦液壓壓力被施加到管線(A，B)，閥活塞(2)移動到打開位置，直到機械末端位置。因此，線(A，B)被連接。閥門活塞(2)的環面(6)必須連接到歧管的泄漏管線(Y)。



特點:

體積流量達30 000分米/分鐘

在達800巴的工作壓力下。











產品類型：



2-2通除鱗閥插入XY控制的DN50 DN125 PN420

2-2通除垢閥XY控制DN16 DN32 PN420

2-2通座閥DN10 PN320

2-2通座閥DN10 PN700

2-2通座閥DN3 PN100

2-2通座閥DN3 PN1000

2-2通座閥DN3 PN320

2-2通座閥DN3 PN320 EX

2-2通座閥DN3 PN700

2-2通座閥DN6 PN700

2-2通閥門C1 XY驅動DN16-DN125 PN320

2/2通閥DN10 PN100

2/2通比例座閥DN10 PN320
