KRAFT閥門S09-41KRAFT誕生于1930年，幾十年來，KRAFT一直代表著“德國制造”的質量和耐用性。KRAFT制造量身定制的可靠閥門，用于安全過程，氣態，液態和固態物質的安全處理，控制和運輸，以滿足客戶的特定要求。為了確保高水平的客戶滿意度，響應速度和遵守交貨日期，KRAFT使用質量管理來不斷優化流程。
1.KRAFT閥門S01-15
KRAFT閥門S01-15既可以是全法蘭蝶閥，也可以是兩種長度的端閥，可用于散裝貨物，液體和氣體。S01-15易于維護，壽命長，標稱尺寸DN 50至DN 200，壓力范圍-0.8巴至6巴，安裝情況中間法蘭，用于工廠建設、過程工程、制藥業、化學工業、食品工業等領域。

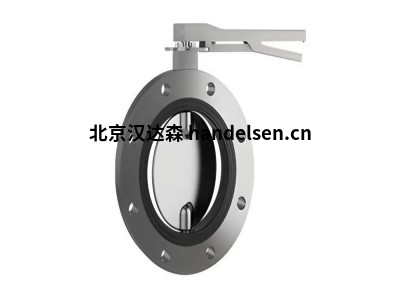

2.KRAFT閥門S09-41
KRAFT閥門S09-41是帶充氣密封的蝶閥，當擋板關閉時，密封墊會(huì )延時膨脹-在打開之前，通過產生真空將密封墊吸回到環體上。結果，密封件幾乎沒有磨損。通過給密封墊充氣可以實現另一個積極的效果-可以將烘烤過的介質從密封環上吹走。
原理：
由一個圓盤形的蝶板作為啟閉件，與閥桿連接，并在閥體內隨著閥桿繞其自身的軸線旋轉，來實現對管路的啟閉和調節。蝶板在關閉位置旋轉90°時閥門處于全開狀態，此時蝶板的厚度是介質流通的唯一阻力，阻力非常小。另外，改變蝶板的角度可以用來調節介質流量。蝶閥一般安裝于管道的直徑方向，可以任意位置安裝。
特點：
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
優點：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
3、可以運送泥漿，在管道口積存液體最少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
KRAFT閥門部分型號：
①閥門L01-15
②閥門L01-41
③閥門M01-15
④閥門M01-41
⑤閥門S01-15
⑥閥門S01-41
⑦閥門DL1-15
⑧閥門DL1-41
⑨閥門410 F-EP
⑩閥門450 F-DK
