德國steute磁性傳感器RF RC M30參數介紹



產品范圍:

安全鎖開關、腳踏開關、光導纖維傳感器、通用控制開關、安全邊沿開關、安全模塊、電容式傳感器、安全磁開關、安全地毯開關、跑偏開關等

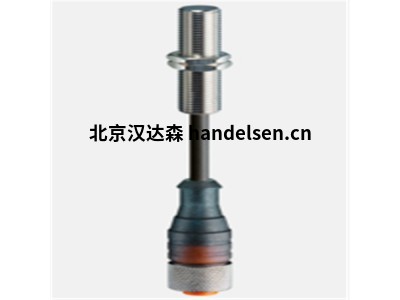

RF RC M30磁性傳感器

熱塑性塑料或不銹鋼外殼

RF RC M30 … : 傳感器帶有簧片觸點

RF GS M30 … : 傳感器基于GMR效應 - 根據需求可提供

sWave 無線技術(SW868/SW915/SW917/SW922)

通過鋰電池供電（可更換）

不需要鋪設線纜和管道

接收器易于編程

在接收器輸出信號可單獨配置

可使用"LBT - Listen before Talk" 軟件（與潛在干擾源結合使用）

適用于食品加工業





參數:

適用標準EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 301 489-1, EN 301 489-3, EN 300 220-2

外殼：不銹鋼 1.4539或 PVC-C

防護等級：IP 67 符合 IEC/EN 60529

電源電壓：鋰電池CR 2032 (可更換)

系統：Lithium-MnO2

標稱電壓：3 V

標稱容量：0.23 Ah

電池壽命：取決于開關頻率

傳感器未激活

10秒 - 1.1 年; 100秒 - 5.0 年; 1000秒 - 7.6 年; 不帶 - 8.0 年

傳感器激活

10秒 - 0.9 年; 100秒 - 2.7 年; 1000秒 - 3.4 年; 不帶 - 3.4 年

安裝類型：齊平, 非強磁性材質

環境溫度：–20 °C … +65 °C

開關原理：簧片觸點

額定感應距離： snM 100: 15 mm; M 30 Niro: 30 mm



結構;

典型的磁傳感器結構由磁極桿、磁場探測器、電極和放大器組成，它們相互結合，構成磁傳感器的核心部分。磁極桿是磁傳感器的重要組成部分，它可以獲取外界的磁場信息，并根據外界的磁場強度和方向，將信號變化成電性變化。磁場探測器的作用是發出磁場，將信號交給電極，再交給放大器，無損地放大信號，并交給微處理器，將信號轉換成機器可以使用的信號，從而實現磁傳感器的功能。







磁式傳感器型號:

RF RC 10

RF RC M30

RF HS M30

RF RC 20

Ex RC 12

Ex RC 13,5

Ex RC M14

Ex RC 15

Ex RC M20

Ex RC M20 KST

Ex RC 2580

Ex RC M20-3G/D

RC 60

RC M14

RC 23

RC M20 KST

RC M20 Niro
