德國Janitza 模塊化可擴展功率分析儀 UMG 96-PQ-L



關于我們

Janitza為最先進的能源數據管理（例如根據ISO 50001）提供完整的系統解決方案，以及電能質量和剩余電流監測解決方案。Janitza electronics GmbH是一家總部位于黑森州Lahnau的德國公司，成立于1986年，是Eugen Janitza GmbH的子公司，該公司成立于1961年。



除了測量設備和軟件，Janitza還提供相應的服務——一個保證高效能源管理的完整解決方案。其中包括：電能測量技術、符合 EN 50160 標準的 A 類電能質量分析儀、能源管理系統、數字面板儀表、移動電能質量分析儀和負載管理控制器。除了咨詢和開發技術解決方案外，Janitza還與客戶一起進行調試，培訓和教育，維護和支持系統。



Janitza在德國的拉瑙工廠進行開發和制造。

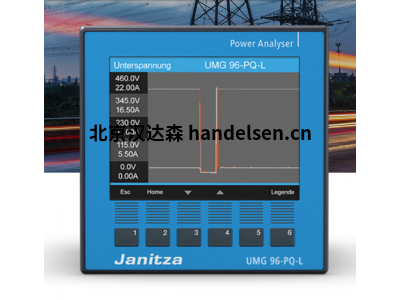

UMG 96-PQ-L

模塊化可擴展功率分析儀 UMG 96-PQ-L

可靠、前瞻性和模塊化



直接在顯示屏中顯示全波事件

無論是電能質量分析、剩余電流還是溫度監控：UMG 96-PQ-L 都能為所有應用提供合適的功能。使用 UMG 96-PQ-L，現在可以經濟高效地確保所有級別的電能質量完全透明，從而避免系統故障。



全波事件可以測量并直接顯示在顯示屏上，也可以進行分析。此外，模塊化網絡(luò )分析儀具有大內存，由于對數據的特殊壓縮，可提供數年的存儲空間。由于存儲分區，即使使用高分辨率電能質量測量，也能保持電流、功率和功的較長存儲時間。



所有值都可以方便地顯示，并以圖形方式顯示在彩色圖形顯示屏上。此外，UMG 96-PQ-L還提供用于功能擴展的插件模塊和50個比較器，可以單獨配置或通過預定義的比較器配置文件進行配置。



UMG 96-PQ-L 的 S 類版本提供附加功能，例如檢測閃爍或間諧波。通過這種方式，可以滿足EN 50160和IEEE519的要求。后續激活到S類也是可能的。



模塊 UMG 96-PA-RCM-EL

易于模塊化擴展

該器件可通過帶有以太網接口的可連接擴展模塊、2 個剩余電流輸入、一個溫度輸入和第 4 個電流輸入快速輕松地進行擴展。使用以太網模塊時，還有多達 30 個簡單 MID 電能表作為從設備的額外連接選項，例如 B23 312-10J 型。



記錄溫度并通過集成比較器進行監控

以太網接口和 Modbus 網關

剩余電流測量或直流功率測量

中性導體測量（I4 – 電流測量）





UMG 96-PQ-L

電能質量

諧波高達65次諧波

高采樣率，每個實心波 280 個采樣點

20 毫秒有效值內存

全波活動



可視化

示波器功能

顯示屏中的指針圖

顯示中的追針指針歷史記錄

通過顯示屏或遠程重置追針指針



安裝與集成

過壓類別 600 V III 類

96 x 96 mm 前面板易于安裝

在具有變體 52.36.005 的 IT 網絡(luò )中使用

通過第三方系統設置時間，符合EN 60870-5-4：1993



能源

識別節約機會(huì )

活動工作類 0.2S

遵守法規和稅務要求

可調整柵格化平均值



記憶

高存儲深度，低內存要求

存儲深度長達 15 年，23 個測量值，每個 15 分鐘，8 個測量值每個 1 小時

存儲分區分為長期存儲和高分辨率 PQ 短期存儲



模塊性

記錄溫度并通過集成比較器進行監控

以太網接口和 Modbus 網關

用于剩余電流測量或直流功率測量的多功能輸入

中性導體測量（I4 – 電流測量）



外圍

3 個數字輸出

1 個模擬輸出

3 個數字輸入



通信

客戶端/服務器

網關功能

以太網接口

RS485

5 個同步 Modbus TCP 連接



服務

彩色圖形顯示屏上的 6 按鈕操作

直觀的操作

直接在顯示屏上進行配置

現場服務

可調節的主屏幕和返回



比較儀

器件中有 50 個比較器

磁滯現象

用于快速配置的預定義比較器配置文件 （GridVis®）

S 類

補丁程序

間諧波

符合標準的PQ數據，例如EN 50160和IEEE519

快速電壓變化

過頻和欠頻

發生

顯示屏中的表示形式

通過 Modbus 讀取最后一個事件

在 GridVis® 事件瀏覽器中顯示 RMS 值曲線



德國Janitza 模塊化可擴展功率分析儀 UMG 96-PQ-L
