Hengstler 增量式編碼器ICURO RI76系列直徑76 毫米

Hengstler GmbH 是一家位于德國南部（阿爾丁根）的中型公司，Hengstler是歐洲優秀的工業計數和控制組件制造商，如計數器、編碼器、工業控制器、溫度控制器和繼電器。產品范圍由打印機和切割機補充。



Hengstler 增量式編碼器

從具有成本意識的標準類型到極其堅固耐用的重型產品，HENGSTLER 可以為每種應用提供合適的增量編碼器。使用光學增量編碼器時，安裝在旋轉軸承上的金屬、塑料或玻璃制成的線編碼盤會(huì )中斷來自發光二極管的光束。線數決定了分辨率，即一圈中測量點的數量。光束的中斷由受體元件感應并進行電子處理。然后，該信息在編碼器輸出端以矩形信號的形式提供。Hengstler可以為旋轉編碼器提供每轉多達10000個脈沖。



Hengstler ICURO RI58 增量型編碼器

直徑：58 毫米

分辨率：脈沖數：1 -10000

實心/空心軸：空心 6 -15 毫米，實心 6 -12 毫米

防護等級：IP40 / IP50 / IP64 / IP67

接口：推挽式，推挽式互補式，RS422

UL、CE 認證

具有：高達 10000 個脈沖

-25°C 至 +85°C

高達 10000 rpm

高達 IP67

鋁制外殼

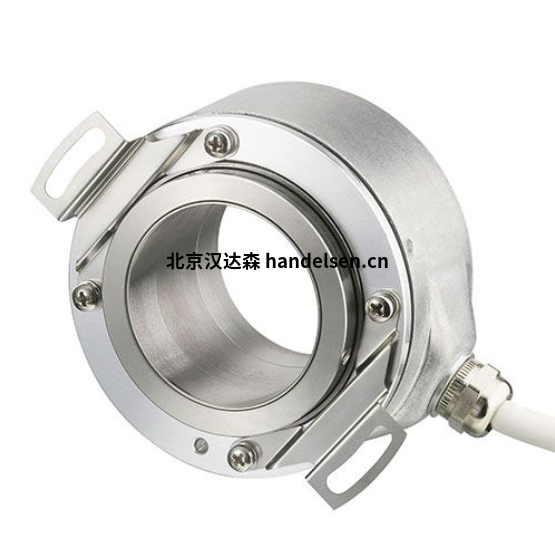

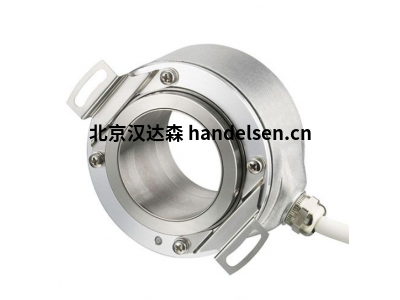

Hengstler ICURO RI76 增量型編碼器

直徑：76 毫米

分辨率：脈沖數：20 -10000

實心/空心軸空心：15 -42 毫米

防護等級：IP50 / IP64

接口：推挽式，推挽式互補式，RS422

UL、CE 認證

具有多達 10000 個脈沖

空心軸直徑可達 42 mm

IP64





Hengstler ICURO RI64 增量型編碼器

Hengstler ICURO RI36 增量型編碼器

Hengstler ICURO RI59 增量型編碼器

Hengstler ICURO RX70 增量型編碼器

Hengstler ICURO RX71 增量型編碼器

Hengstler HD20 增量式

Hengstler HD25 增量式

Hengstler HSD25 增量式

Hengstler HSD37 增量式

Hengstler HSD38 增量式

Hengstler ISD25 增量型編碼器

Hengstler ISD37 增量型編碼器

Hengstler ICURO RI30 增量型編碼器

Hengstler ICURO RI32 增量型編碼器

Hengstler ICURO RI38 增量型編碼器

Hengstler ICURO RI41 增量型編碼器

Hengstler ICURO RI42 增量型編碼器

Hengstler HSD44T 增量式

Hengstler ICURO RI58 增量型編碼器

Hengstler ICURO RI76 增量型編碼器

Hengstler ICURO RI64 增量型編碼器

Hengstler ICURO RI36 增量型編碼器

Hengstler ICURO RI59 增量型編碼器

Hengstler ICURO RX70 增量型編碼器

Hengstler ICURO RX71 增量型編碼器

Hengstler HD20 增量式

Hengstler HD25 增量式

Hengstler HSD25 增量式

Hengstler HSD37 增量式

Hengstler HSD38 增量式

Hengstler ISD25 增量型編碼器

Hengstler ISD37 增量型編碼器

Hengstler ICURO RI30 增量型編碼器

Hengstler ICURO RI32 增量型編碼器

Hengstler ICURO RI38 增量型編碼器

Hengstler ICURO RI41 增量型編碼器

Hengstler ICURO RI42 增量型編碼器

什么是旋轉編碼器？

旋轉編碼器，通常簡稱為軸編碼器，是一種將角度定位轉換為輸出信號的機電設備。旋轉編碼器可以按其反饋類型大致細分為增量式或絕對式。



旋轉編碼器如何工作？

旋轉編碼器將電機軸等物體的機械旋轉運動轉換為電子信號。光學旋轉編碼器通過將帶有標記的圓盤的 LED 燈照射到光學傳感器上來測量旋轉，以檢測運動。磁性旋轉編碼器使用類似的原理，但在磁化輪轉動時測量運動，并由磁性傳感器檢測。



旋轉編碼器的輸出是什么？

增量式旋轉編碼器在 360 度旋轉時輸出無處不在的脈沖流，因此稱為 PPR 每轉脈沖數。增量式旋轉編碼器可以有一個通道輸出（A），兩個通道輸出（AB，稱為正交）以及可選的索引通道（Z）。

絕對式旋轉編碼器在 360 度旋轉期間為每個位置輸出唯一的數字字或位。該數字字必須以與控制系統相同的語言進行通信，并提供包括并行、串行、現場總線和基于以太網的通信協議在內的選項。



何時應使用旋轉編碼器？

旋轉編碼器應用于任何需要精確運動控制的應用。雖然可以向電機提供動力以使其轉動，但要準確控制其實際轉動速度需要實時反饋，以便控制設備可以增加或減少功率以實現一致的電機速度或軸位置。因此，旋轉編碼器在伺服電機反饋、機器人、工廠自動化等精密運動控制應用中不可或缺。
