SENSORIKA測量探頭HTP-7技術參數介紹

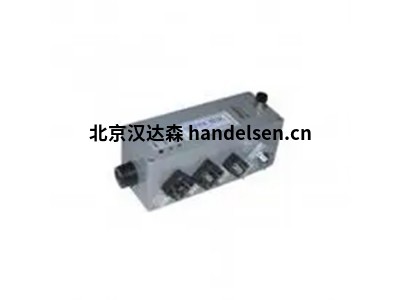

SENSORIKA測量探頭HTP-7:

北京漢達森沈陽辦王新宇yyds

HTP-7系列的濕度和溫度探頭是集成測量系統，在一個通用設計中結合了吸附式濕度傳感器 - 電容式和聚合物電介質（HC 1000 或 FE 09/1000 或 MK 33）或帶氧化物電介質（HS 2Al 或 HS 2Si）和電阻溫度傳感器 Pt 10kΩ。HP-7 系列的探頭沒有溫度傳感器。它由一個 11kΩ 電阻器代替。傳感器焊接到探針管的真空通道上?；蛘?，它們由燒結青銅制成的 KS 16 蓋保護。帶小濕氣容量的塑料罩 KP 16 或不銹鋼制成的管罩 KT 16。探頭包含電子轉換器的混合集成電路，可將濕度傳感器的容量和溫度傳感器的電阻變化轉換為頻率信號。這些與測量濕度相對應的頻率信號（通過 SELECT 信號選擇濕度或溫度測量通道）從 HTP-7，HP-7探頭通過連接器 - 插座輸出。通過此連接器，探頭連接到轉換器或濕度計。



技術參數：

電源電壓：5V ± 100mV DC/max 2.5mA

相對濕度信號周期（10 至 90% RH）：

 HC 1000 大約 17 到 22µs

 FE 09/1000 大約 44 到 54 µs

 MK 33 大約 11 到 13.5 µs

露點信號周期（-80 至 +20°C r.b.）：

 HS 2 Al 約 12 至 76 µs

 HS 2 Si 約 36 至 47 µs

溫度信號周期（0 至 90°C）：

 約 37 至 76µs / Ni 10,000

 約 37 至 56µs / Pt 10,000

輸出負載電阻：min 10 kΩ (TTL)

選擇測量通道（輸出）SELECT：H 級 = 濕度，L 級 = 溫度

探頭工作溫度：

-30 至 +120°C 用于 HC 1000、MK 33 和 FE 09/1000（參見工作圖）和 HS 2 Si

-30 至 +60°C 用于傳感器 HS 2 Al

探頭HTP-7、HP-7 工作壓力：氣體 10Pa 至 10MPa

工作濕度：0 至 95% r.h。 （無冷凝）

HTP 探頭電子蓋，HP:IP 54
