MOOG伺服電機CD - 緊湊型動態伺服電機



伺服電機功率高達 70 kW

用于工業應用

動態、性能和可靠性



二十年來，Moog 這個名字一直代表著具有最高動態、性能和可靠性的高性能無刷伺服電機。Moog 的伺服電機產品線易于集成到廣泛的工業應用中，并提供大的靈活性。

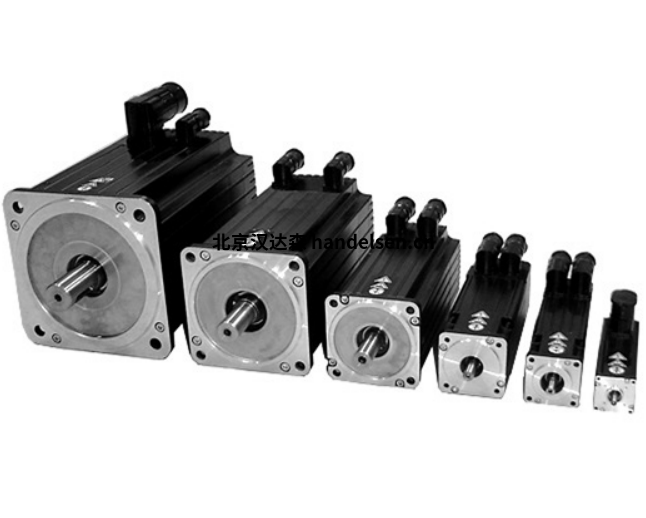

Moog CD - 緊湊型動態

CD 伺服電機系列將緊湊性與功率相結合，提供業內廣泛的功率范圍之一，連續扭矩額定值從 0.15 到 77 Nm。模塊化設計支持多種選項，穆格可以為您提供完全定制的解決方案。

Moog CD（緊湊型動態）無刷伺服電機是一種同步交流電機，專為定位時間通常為 30 毫秒或更短的高動態伺服應用而設計。穆格的CD伺服電機涵蓋了首屈一指的性能范圍：穆格CD伺服電機的標準版本具有0.15至77 Nm的靜止扭矩。CD伺服電機的模塊化設計提供了多種應用選項，使穆格的專家能夠開發高效的定制解決方案。







特點 Moog CD 伺服電機：



交流伺服電機（同步電機）

低慣性，緊湊型設計

類型：封閉式，風冷（可選風扇冷卻）

可選：無刷高壓伺服電機（600 VDC）

可選：防火版本





穆格CD伺服電機的優點：



出色的動態性能，縮短循環時間

緊湊、輕巧的設計

優化設計，低轉矩脈動

堅固的設計，維護最少

模塊化伺服電機概念，設計靈活



靜止扭矩0.15-77

峰值扭矩0.5-240

額定轉速9000-2200

額定功率0.13-12

額定扭矩0.14-48

轉動慣量0.09-152

額定電壓325/565



尺寸：



1

G-1-M2

G-1-M4

G-1-M6

G-1-X2

G-1-X4

G-1-X6



2

G-2-M2

G-2-M4

G-2-M6

G-2-M8

G-2-V2

G-2-V4

G-2-V6

G-2-V8

G-2-X2

G-2-X4

G-2-X6

G-2-X8



3

G-3-M2

G-3-M4

G-3-M6

G-3-M8

G-3-V2

G-3-V4

G-3-V6

G-3-V8

G-3-X2

G-3-X4

G-3-X6

G-3-X8



4

G-4-M2

G-4-M4

G-4-M6

G-4-M8

G-4-M9

G-4-V2

G-4-V4

G-4-V6

G-4-V8

G-4-V9

G-4-X2

G-4-X4

G-4-X6

G-4-X8

G-4-X9



5

G-5-M2

G-5-M4

G-5-M6

G-5-M8

G-5-M9

G-5-V2

G-5-V4

G-5-V6

G-5-V8

G-5-V9

G-5-X2

G-5-X4

G-5-X6

G-5-X8

G-5-X9



6

G-6-M2

G-6-M4

G-6-M6

G-6-M8

G-6-M9

G-6-V2

G-6-V4

G-6-V6

G-6-V8

G-6-V9

G-6-X2

G-6-X4

G-6-X6

G-6-X8

G-6-X9
