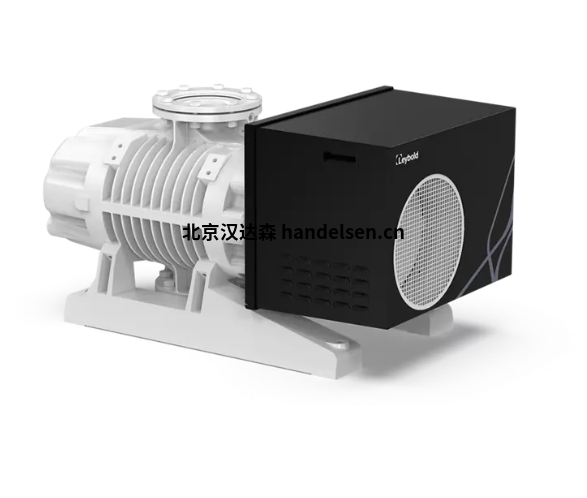

Oerlikon Leybold鼓風機ROOTS 系列RUVAC WA / WAU型

Leybold 大容量的可靠輸送泵

Leybold RUVAC roots 鼓風機與前級泵結合使用，以實現更低的壓力、更高的抽速，并用于需要更大容量的情況。經典roots 鼓風機配有壓力開關，以防止熱過載，而由變頻器或內部旁路管路操作的羅茨鼓風機可以連續運行。



與對大氣壓縮的前級泵結合使用，這些泵可以將泵系統的可達到極限壓力提高 10 倍。通過兩個roots 真空泵級和一個相應的前級泵，可以實現低至 10 的壓力范圍-5毫巴 （0.75 X 10-5Torr）。



roots 鼓風機是無內部壓縮的容積泵。這意味著它們不能直接壓縮到大氣中，需要相應的前級泵。當選擇前級泵和羅茨泵的組合時，兩個泵的抽速比是決定性的。這稱為漸變。典型的漸變介于 1：2 和 1：8 之間。這意味著roots 鼓風機的抽速通常比連接的前級泵高 2 到 8 倍。等級決定了roots 泵入口和出口在相應工作點的壓差。原則上，所需的電機功率直接取決于該壓差并與之成正比。為避免電機過載和泵過熱，roots 泵兩端的壓差不得超過一定值。



經典Leybold roots 鼓風機

經典的roots 鼓風機，WA和WS系列，配備了簡單的法蘭安裝或集成電機，這些電機直接提供電源電壓并以恒定速度運行。由于電機負載隨著吸入壓力的升高而增加，因此這些roots 泵只能在一定壓力以下切割。因此，這種類型僅適用于非常長的泵送循環或在低壓下固定運行。對于快速、周期性的泵送，不斷打開和關閉羅茨級是不切實際的。為了可靠地保護roots 泵，始終需要監測泵切入點的壓力表。有幾種原理可用于在真空下密封驅動軸免受大氣壓的影響。



憑借三個不同的WA、WS和WH系列，Leybold 為不同的工業應用提供了一系列解決方案。



RUVAC WA / WAU 系列

RUVAC WA / WAU roots 鼓風機配有法蘭安裝電機。驅動軸通過軸封向外進給。這允許簡單且經濟高效的標準電機法蘭安裝。



RUVAC WS / WSU 系列

RUVAC WS / WSU roots 鼓風機配備了封閉式電機。電機轉子和定子由薄壁濾筒隔開，用于絕對密封的泵，這對于泵送腐蝕性或有毒介質非常重要。WS系列電機有水冷和風冷兩種。由于沒有軸封環，WS泵更易于維護。



RUVAC WH / WHU 系列

RUVAC WH / WHU roots 鼓風機配有密封電機。WH泵是氣密的，適用于泵送有毒氣體，不得排放到環境中。與封閉式電機泵不同，WH 泵具有整個電機定子的塑料封裝，將其與在真空中運行的電機轉子分開。通過移除金屬罐并應用較小的間隙，該技術可實現更高的效率。WH 系列具有集成式水冷功能，特別節能。



roots 泵跟頻率轉爐

Leybold roots 鼓風機可配備集成變頻器，也可與外部變頻器配合使用。



使用變頻器是保護roots 鼓風機免受過載的一種優雅且節能的解決方案。這些轉換器使泵的電機速度適應負載，并在所有工作范圍內實現安全運行。在高壓下，泵旋轉得更慢，并加速到較低的壓力，直到達到最大速度。此外，所有使用變頻控制器的Leybold roots 鼓風機也可以以比相應的直接在線版本更高的速度運行。這允許顯著提高低壓區域的可實現抽速。

帶變頻器的roots 鼓風機可以輕松監控、連接到網絡(luò )，并為工業 4.0 做好準備。



RUVAC WH/WHU 型

RUVAC WH 2500

RUVAC WH 700

RUVAC WHU 2500



RUVAC WA/WAU 型

RUVAC WA / WAU 251

RUVAC WA / WAU 501

RUVAC WA / WAU 1001

RUVAC WA / WAU 2001



RUVAC WS/WSU 型

RUVAC WS 2001

4 種變體

連接法蘭：DN 160 PN6

最大允許壓差：50 毫巴



RUVAC WS 1001

2 種變體

連接法蘭：DN 100 PN6

最大允許壓差：80 毫巴



RUVAC WS 501

2 種變體

連接法蘭：DN 63 PN6

最大允許壓差：80 毫巴



RUVAC WS 251

2 種變體

連接法蘭：DN 63 PN6

最大允許壓差：80 毫巴



RUVAC WSU 2001

4 種變體

連接法蘭：DN 160 PN6

最大允許壓差：50 毫巴



RUVAC WSU 1001

3 種變體

連接法蘭：DN 100 PN6

最大允許壓差：80 毫巴



RUVAC WSU 501

3 種變體

連接法蘭：DN 63 PN6

最大允許壓差：80 毫巴



RUVAC WSU 251

2 種變體

連接法蘭：DN 63 PN6

最大允許壓差：80 毫巴
