BEKO法蘭空氣過濾器HP50 M023型

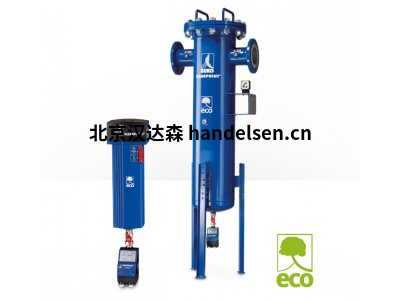

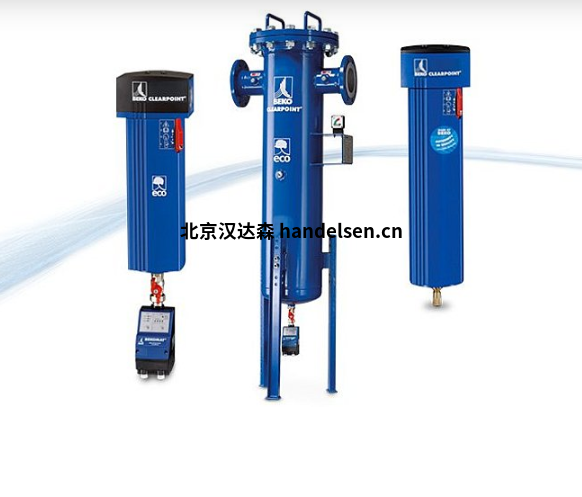

BEKO CLEARPOINT 3eco：高性能壓縮空氣過濾器

節能壓縮空氣過濾器的一個重要影響因素是過濾器中的流線型氣流。濾芯中使用的設計和材料確保了盡可能低的壓差。這樣可以降低能源成本，實現大的分離效率。新一代的 CLEARPOINT 3eco 壓縮空氣過濾器系列使BEKO 能夠進一步改進BEKO 的解決方案，以實現高效的壓縮空氣過濾，BEKO 在過濾器后將殘余油含量降低了 10 倍。壓差可以同時降低多達50%，因此可以大大優化能源效率。



節能安全的壓縮空氣過濾

利用新材料和生產技術以及流量?jì)?yōu)化、防腐蝕的外殼設計，CLEARPOINT 3eco 提供安全可靠的過濾和高質量的改進壓縮空氣，同時大大降低運營成本。

特別高的分離性能使其只需 3 度過濾即可滿足所有壓縮空氣過濾要求 – C（粗）、F（細）和 S（超細）。當然，新的3eco過濾器也已通過獨立的IUTA研究所根據ISO 12500的驗證。



低壓差濾芯可降低運行成本

在壓縮空氣處理中，大的節約潛力在于降低能源成本。根據系統的利用率，這些可能高達總成本的80%。在過濾油氣溶膠和顆粒期間，能耗受到壓差的顯著影響。



與已經很好的CLEARPOINT 3E過濾器相比，新的CLEARPOINT 3eco過濾器進一步降低了運營成本。在某些情況下，每年節省的能源高于濾芯的購買成本。憑借高達99.95%的油氣溶膠分離效率，它們甚至提高了工藝可靠性。





采用創(chuàng )新設計的濾芯

新材料使濾芯性能的顯著提高成為可能：新的褶皺技術（軟褶皺）使用整個過濾器表面，因此在較低的壓差下可實現比傳統褶皺技術更高的分離效率，其中褶皺尖端涂有粘合劑。開放式塑料支撐羊毛在不減少過濾面積的情況下保持褶皺過濾材料的形狀。細的玻璃纖維與大過濾體積相結合，可在過濾介質中實現佳流速，并支持高效的深度過濾，以實現始終如一的高分離率。



始終確保從過濾介質到排水層的佳過渡，因為排水層位于外部支撐筒后面。

憎油和防水纖維涂層使液體顆粒通過過濾介質實現佳輸送。

內外不銹鋼支撐缸在壓力波動時保護濾芯。



壓縮空氣過濾器的功能

聚結過濾器結合了不同的過濾技術。

在表面過濾中，較大的顆粒通過篩分效應被捕獲在羊毛中。在深度過濾（或沖擊分離）中，固體顆粒和氣溶膠更深入地滲透到過濾床中，失去動能，減慢速度并粘附在纖維上。在過濾床的深度，由于布朗分子運動，氣溶膠與纖維碰撞，沿著纖維沿壓縮空氣流動方向遷移并形成更大的液滴。它們聚集在排水層中，并通過重力到達冷凝水排放。



過濾器的類型

所有過濾器都由過濾器外殼和過濾器元件組成。根據結構條件和相應的體積流量，過濾器外殼通過螺紋或法蘭過濾器連接到管道。

螺紋過濾器 螺紋過濾器

直接集成到壓縮空氣管路中。這可以直接在壓縮機之后完成，也可以在單獨供應管線的分支上完成，也可以直接在應用之前完成。通常將多個螺紋過濾器組合在一起，通過分步過濾逐步達到所需的規格。螺紋過濾器可用于各種壓力級。

法蘭過濾器 法蘭過濾器

用于特別大的體積流量和相應的大型壓縮空氣管路。它們通過法蘭連接到壓縮空氣管路，可以安裝在墻壁或地板上。這里也有不同的過濾度和壓力階段。



BEKO PN16 |PN50 螺紋過濾器

高效過濾 30 % 至 130 %，實現能量?jì)?yōu)化的體積流量

體積流量增加多達 30 %

簡單、安全且節省空間的多個過濾器連接

性能范圍為 35 至 3，120 m³/h，7 bar



BEKO PN 16 法蘭過濾器

高效過濾 30 % 至 111 %，實現能量?jì)?yōu)化的體積流量

利用高溫鍍鋅進行防腐蝕保護

性能范圍從 1，420 到 34，680 m³/h（7 bar）





實用細節

快速易用的墻壁固定（可選）

多個過濾級可節省空間且易于組裝

流量高效進氣，實現盡可能低的壓力損失。采用推入式設計，簡單快速地更換濾芯

雙實施梯形螺紋，用于快速安全地組裝 16 bar 版本

安全的滑塊進給可防止在壓力下意外打開

防腐蝕外殼由陽極氧化、耐海水鋁制成

可連接冷凝水排放

集成鑰匙輔助裝置（外部六角形），便于打開外殼



通過上部空白法蘭更換便于維修的濾芯

安裝簡單，兩個相同高度的壓縮空氣連接

可選的差壓表直接指示是否必須更換過濾單元 - 非常適合將能源成本保持在較低水平

濾芯的大表面積將空氣速度降低到能源經濟值

通過內部高溫鍍鋅和外部油漆實現高質量的表面保護

法蘭過濾器不僅可以錨固在管道內，還可以通過調節支腳固定在地板上

PN16

BEKO S040

BEKO S050

BEKO S055

BEKO S075

BEKO M010

BEKO M012

BEKO M015

BEKO M018

BEKO M020

BEKO M022

BEKO M023

BEKO M025

BEKO M027

BEKO M030

BEKO M032



PN50

BEKO HP50 S040

BEKO HP50 S050

BEKO HP50 S055

BEKO HP50 S075

BEKO HP50 M010

BEKO HP50 M012

BEKO HP50 M015

BEKO HP50 M018

BEKO HP50 M020

BEKO HP50 M022

BEKO HP50 M023
