德國HYDROKOMP 生產具有雙作用功能的旋入式氣缸
品牌介紹
HYDROKOMP 成立于 1998 年，在黑森州穆克的兩個工廠設計、制造和銷售各種液壓元件、聯軸器和夾緊技術。

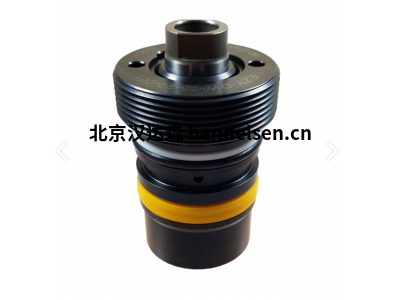

旋入式氣缸，雙作用
描述:
這種具有雙作用功能的旋入式氣缸安裝在節省空間的夾具板或塑料注塑模具的板上。
雙作用功能可在活塞縮回和伸展時實現時鐘限制沖程。驅動時間可以使用壓力發生器的可用輸送容積和分別致動的活塞或環形腔容積來計算。與單作用氣缸相比，兩個沖程方向都是力驅動的。
氣缸可選配由 NBR 或 FKM 制成的嵌入式刮刀和活塞桿側的附加金屬刮刀。金屬刮刀可防止切屑進入軟刮刀，從而損壞活塞桿的表面。這種預防措施可保護密封件免受損壞，并增加氣缸的可用性。
特征：
切屑不會(huì )穿透集成的金屬刮刀
節省空間的安裝選項
完全可伸縮的外殼
通過鉆孔通道進行無傳導加壓油供應
內部活塞螺紋，例如用于擰入壓力螺釘
提供標準氣缸和特殊型號
條件：
供油通過鉆孔通道在設備主體中進行。在鉆孔通道的制造過程中，必須注意最細致的清潔度，因為鉆屑會(huì )導致密封件損壞，從而導致系統的泄漏和故障。氣缸的密封是通過O形圈/支撐環組合實現的。
由于其緊湊的設計，旋入式氣缸沒有用于回程的內部擋塊，而是使用安裝孔的孔底座。因此，必須遵守指定的安裝深度（參見數據表）。供油的插入坡口和橫向孔必須非常圓潤，以避免在安裝過程中損壞密封件。
安裝板：
安裝板（附件）允許用四個螺釘固定旋入式氣缸。因此省略了設備中的安裝螺紋。
液壓可逆夾緊裝置中的旋入式油缸
為確保只能按下或放松設備的朝上側，將受控旋接器安裝。該回轉支承的功能基于旋片的原理。
液壓旋入式油缸設計為帶彈簧復位（特殊型號）的單作用拉缸，安裝在設備主體中。加壓油供應僅在設備內通過鉆孔油通道進行。
通過該設計，可以為設備的五個側面提供連續的壓力，并且能夠液壓夾緊或放松第六個向上指向的側面。液壓可逆夾緊裝置在批量生產加工工件時具有巨大的經濟優勢。這些是：
工件上的多面加工
高夾緊可靠性和夾緊質量
減少換刀時間
增加機器運行時間
減少工件更換時間
技術數據：
工作壓力：最大。500 巴
作用方式：雙作用
活塞直徑：16、20、25、32、40 和 50 mm
樞紐：16、20、25、32、50、100 和 160 mm
推力：從 2 bar 時的 100 kN 到 98 bar 時的 5.500 kN
牽引：從 1 bar 時的 22.100 kN 到 57 bar 時的 9.500 kN
油連接：鉆孔通道
墊片：丁腈橡膠 -10°C 至 +80°C，氟橡膠 （FKM） 高達 150°C
刮刀：軟刮刀和金屬刮刀
型號示例：
HYDROKOMP MP-EZY-DW16
HYDROKOMP MP-EZY-DW20
HYDROKOMP MP-EZY-DW25
HYDROKOMP MP-EZY-DW32
HYDROKOMP MP-EZY-DW40
HYDROKOMP MP-EZY-DW50
HYDROKOMP EZY-DW-16-16-00X
HYDROKOMP EZY-DW-20-16-00X
HYDROKOMP EZY-DW-25-20-00X
HYDROKOMP EZY-DW-32-20-00X
HYDROKOMP EZY-DW-40-20-00X
HYDROKOMP EZY-DW-50-20-00X
HYDROKOMP EZY-DW-16-32-00X
HYDROKOMP EZY-DW-20-32-00X
HYDROKOMP EZY-DW-16-50-00X
HYDROKOMP EZY-DW-20-50-00X
HYDROKOMP EZY-DW-25-50-00X
HYDROKOMP EZY-DW-32-50-00X
HYDROKOMP EZY-DW-40-50-00X
HYDROKOMP EZY-DW-50-50-00X
HYDROKOMP EZY-DW-25-100-00X
HYDROKOMP EZY-DW-32-100-00X
HYDROKOMP EZY-DW-40-100-00X
HYDROKOMP EZY-DW-50-100-00X
HYDROKOMP EZY-DW-32-160-00X
HYDROKOMP EZY-DW-40-160-00X
HYDROKOMP EZY-DW-50-160-00X
選擇正確的訂單號EZY-DW-[活塞式螺桿]-00XX替換為密封類型:NBR=1，FKM=2示例:EZY-DW-20-16-002
