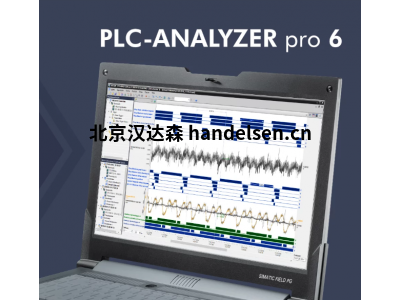

德國AUTEM的PLC-ANALYZER pro 6數據分析儀詳情及技術特性
AUTEM的PLC-ANALYZER pro 6是一個軟件系統，用于邏輯分析和記錄PLC控制設施中的測量值。PLC信號的采集，表示和評估，例如輸入，輸出，標志，定時器，計數器，數據塊的數據，現在非常容易。此外，視頻數據還可以與PLC過程數據（視頻跟蹤模塊）同步記錄。
應用領域
故障診斷
檢測和定位偶發錯誤
周期時間優化
長期記錄測量值
系統文檔、TPM/OEE、歐盟機械指令
狀態監測 |預測性維護
保證：廉潔澄清
質量保證
安裝、開發、維護
實時顯示允許實時觀察信號波形。在記錄時已經可以進行分析和評估。除了長期記錄外，還可以指定用于采集特定事件的觸發條件。這樣可以專門記錄很少發生的零星錯誤以供以后分析。
PLC-分析儀專業版6：不同來源放大鏡
PLC-分析儀pro 6具有通過標準化PLC接口記錄過程數據的決定性?xún)?yōu)勢。例如，對于 SIMATIC S7，可以使用 MPI/PPI、PROFIBUS 或 TCP/IP PROFINET 采集信號。支持所有 CODESYS 通信路徑和各種制造商的許多其他 PLC 連接。
為對PLC進行編程而連接的編程設備或筆記本電腦可用于重新編碼過程數據，而無需修改。通過高性能PLC驅動器（內部開發），PLC-ANALYZER pro 6實現了基于OPC-UA的解決方案無法實現的采樣率。
連接監控電纜的煩人過程現在已成為過去。周期精確記錄很有吸引力，因為可以完整采集每個PLC周期中的測量值?？梢酝瑫r(shí)記錄來自 16 個信號源的多達 250 萬個變量。
PLC-ANALYZER pro 6通過使用PLC編程軟件的符號文件或項目簡化了信號選擇。例如，加載TIA / STEP7項目使所有設置和變量立即可用。符號也可以直接從 TIA PLC 導入。
視頻跟蹤模塊通過與PLC信號采集同步的視頻錄制為故障排除提供額外的視覺支持。這對于機器和系統的誤差分析有很大幫助，因為可以使用視頻幀與過程數據同步查看機械情況。
虛擬HMI模塊有助于澄清涉及人類操作員的工廠事故。隨后根據記錄的過程數據進行HMI可視化，可以更輕松地檢測可能的操作錯誤。HMI可視化也可以在錄制過程中實時進行。
通過使用測量接口A(yíng)D_USB盒®還可以記錄PLC中不可用的外部電壓和電流信號。在需要從 PLC 捕獲 I/O 的情況下，這也非常有用，而特定的 PLC 驅動程序不可用。
為了將PLC-ANALYZER pro 6直接集成到設施中，AUTEM提供了超緊湊的BLACKBOX 4 Edge。這種特殊的IPC允許長時間的自閉過程數據存檔。得益于眾多遠程連接可能性 - 4G LTE調制解調器，廣域網，局域網 - BLACKBOX 4 Edge 非常適合機器遠程服務。
PLC-ANALYZER pro 6 是故障診斷、維護、預測性維護、PLC 編程、工廠文檔或周期時間優化不可或缺的工具。
AUTEM提供客戶友好的許可概念（包括維護和支持），為一個或多個工作站的設備提供主要和附加許可。有關價格和零件編號，請參閱我們當前的價目表。
技術特點：
多合一：項目設置、記錄、分析集于一身
純軟件解決方案：無需特殊的額外硬件
無需對 PLC 程序進行任何更改
通過與 PLC 的現有連接（以太網 TCP/IP、串行、現場總線等）進行數據記錄
通過特定 PLC 驅動器進行高性能采樣
記錄輸入、輸出、標志、定時器、計數器、外設、數據塊和其他 PLC 變量的數據
直接從 PLC 編程軟件使用符號，例如加載 TIA 項目并使用符號/設置
也可直接從 TIA PLC 導入符號
優化的數據塊 （S7 1200/1500）：變量可直接讀取
位、字節、字、雙字或四字格式
偽信號：通過從記錄的信號進行[復雜]計算來生成虛擬信號
同時從多個 PLC 系統/不同的制造商（例如 SIMATIC S7 + CODESYS）采集
多達 250 個信號源/16 萬個變量
視頻跟蹤（可選）：攝像機錄制與PLC信號捕獲同步
針對不同 PLC 系統進行循環精確記錄
支持基于 PC 的 PLC（例如 Beckhoff TwinCAT）和 PLC 模擬器（例如 S7-PLCSIM）
記錄模式：連續記錄、觸發、時間控制
在錄制期間啟用/禁用地址和觸發器
實時在線顯示信號
通過拖放為在線窗口選擇舒適的PLC信號
記錄時可分析信號數據
高精度顯示測量值短期波動（“尖峰”）的信號
通過拖放輕松定義觸發器
使用和/或/異或/RS和級聯觸發二進制和寄存器值
觸發前和觸發后時間可自由選擇
廣泛的觸發操作：通知（電子郵件、短信、聲音通知、彈出窗口）、任何 PC 命令
信號文件的比較
搜索功能：搜索觸發、邊沿、位模式、寄存器值、時間和音符 - 甚至跨多個信號文件
時差測量和自動位測量
相對和絕對數據時間
靈活的信號縮放和歸一化 – 例如以物理單位轉換或測量值的最小-最大調整
數字格式：十進制，十六進制，二進制，ASCII，實數（浮點），S5時間，時間，日期，日期時間
用于預配置和自動化數據采集運行的項目
極其強大和緊湊的文件格式
同時寫入多個數據目標：例如，同時寫入信號文件和CSV文件
信號文件導出：PDF、CSV、Excel、HTML、圖形格式
導入CSV文件：可視化其他測量值
信號文件打印和測量配置
多語言用戶界面：德語/英語
系統要求：Microsoft視窗 7/8/10/11（32/64 位）®
AD_USB盒®（可選）：通過USB連接的外部盒記錄外部電壓和電流
視頻跟蹤模塊（可選）：視頻跟蹤模塊使視頻錄制時間與PLC信號捕獲同步。
黑匣子4邊緣（可選）：用于控制柜的超緊湊型特殊工控機;長期過程數據記錄、監控、遠程維護
輔料：
視頻軌道模塊
用于 PLC 分析儀 pro 6。視頻錄制時間同步到PLC信號捕獲...
虛擬人機界面模塊
用于 PLC 分析儀 pro 6。根據記錄的過程數據進行后續HMI可視化...
AD_USB盒®
用于 PLC 分析儀 pro 6。輕松采集外部電壓和電流。AD_USB-Box使您能夠從PLC采集與數據采集并行的外部測量變量，這些變量在PLC中不可用...
高速 USB – S7 MPI / PROFIBUS 適配器
高速 USB – S7 適配器是所有 MPI/PROFIBUS CP 的可調替代品 ...
S7 LAN（用于 MPI/PPI 和 PROFIBUS 的以太網網關）
S7 LAN = 超小型以太網網關，帶 PG 插座，多功能，適用于所有 PPI、MPI 和 PROFIBUS 應用的適配器......
USB 連接電腦 – SIMATIC S5
連接 PC （USB） 和 SIMATIC S5 的 PG 接口 ...
S5 局域網（用于 S5 PG 接口的以太網網關）
S5以太網耦合，無需昂貴的通信處理器...
